Как отрегулировать бензопилу Patriot: карбюратор, холостой ход и подачу масла

Под регулировкой бензопилы Patriot обычно понимают настройку карбюратора: холостого хода, работы двигателя на низких оборотах и топливной смеси при высокой нагрузке. Однако иногда владельцу требуется не карбюратор, а регулировка подачи масла на цепь. Это разные системы, и настраиваются они разными винтами.

Универсальной схемы для всех бензопил Patriot нет. Даже у моделей с похожими названиями могут различаться карбюраторы, допустимые обороты, расположение регулировочных винтов и конструкция масляного насоса. Поэтому безопасный порядок действий всегда один: сначала определить точную модель, исключить неисправности, проверить инструкцию и только затем переходить к настройке.

Что можно отрегулировать на бензопиле Patriot

У бензопилы могут быть три независимые регулировки:

1. Холостой ход двигателя.
2. Состав топливной смеси на низких и высоких оборотах.
3. Производительность масляного насоса, если регулировка предусмотрена конструкцией.

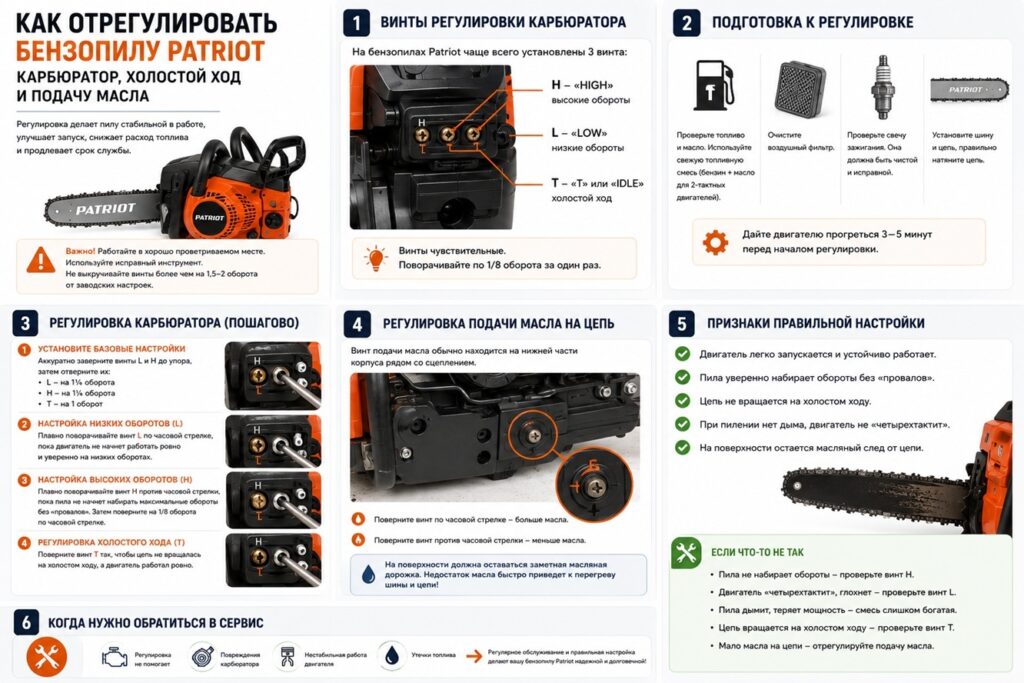

За работу карбюратора обычно отвечают винты с обозначениями L, H и T. Вместо T на некоторых карбюраторах могут использоваться обозначения LA или S.

Винт T, LA или S — холостой ход

Этот винт механически ограничивает закрытие дроссельной заслонки. При повороте по часовой стрелке холостой ход обычно повышается, а при повороте против часовой стрелки — снижается.

Правильный результат регулировки:

• двигатель работает устойчиво;
• после отпускания газа не глохнет;
• цепь полностью неподвижна;
• после кратковременного ускорения обороты быстро возвращаются к холостым.

Если цепь движется при отпущенном курке, оставлять пилу в таком состоянии нельзя. Это может быть результатом слишком высокого холостого хода, неправильной настройки смеси или неисправности сцепления.

Винт L — низкие обороты и разгон

Винт L влияет на количество топлива, поступающего в двигатель на низких оборотах и при переходе от холостого хода к разгону.

От его положения зависят:

• запуск двигателя;
• устойчивость холостого хода;
• скорость реакции на курок газа;
• наличие провала при разгоне;
• способность двигателя быстро возвращаться к холостому ходу.

Слишком бедная смесь может вызывать провал при нажатии газа, зависание оборотов и перегрев. Чрезмерно богатая смесь может сопровождаться дымностью, неустойчивой работой, мокрой свечой и плохим разгоном.

Винт H — высокие обороты

Винт H влияет на топливную смесь при открытом дросселе и работе двигателя под нагрузкой. Это наиболее ответственная регулировка.

Опасно настраивать H по принципу «крутить до самого высокого звука». Максимально звонкая работа двигателя нередко означает, что смесь стала слишком бедной. При этом повышаются температура и обороты, а количество масла, поступающего вместе с топливной смесью, уменьшается.

Цель настройки — не максимальные обороты без нагрузки, а стабильная работа в резе в пределах, установленных производителем.

Подача масла — отдельная система

Регулировка цепной смазки не связана с винтами L, H и T. Производительность масляного насоса изменяется отдельным винтом, который может находиться в нижней части корпуса.

Такой винт есть не у каждой бензопилы Patriot. Его наличие, направление вращения и допустимый диапазон нужно проверять по инструкции конкретной модификации.

Почему важно определить точную модель

Название Patriot на корпусе недостаточно. Перед регулировкой найдите точную модель, артикул и, по возможности, ревизию бензопилы.

Информация может быть указана:

• на шильдике корпуса;
• возле рукоятки или стартера;
• в инструкции;
• в гарантийном талоне;
• на заводской упаковке.

Например, Patriot PT 3816 и Patriot PT 3816 Imperial — не обязательно одна и та же бензопила с другим оформлением. У модификаций могут различаться допустимые обороты и настройки.

Перед регулировкой необходимо повторно сверить цифры с руководством именно вашей бензопилы. У другой ревизии или артикула параметры могут отличаться.

Особенно опасно использовать обороты похожей модели при настройке винта H. Разница в несколько сотен или тысяч оборотов может быть критичной.

Когда регулировка действительно нужна

Корректировка может потребоваться, если:

• двигатель работает, но холостой ход немного завышен или занижен;
• цепь начинает двигаться после отпускания газа;
• после базовой диагностики остаётся небольшой провал при разгоне;
• регулировочные винты были случайно сдвинуты;
• установлен новый карбюратор и известна процедура его настройки;
• условия эксплуатации заметно изменились, а производитель допускает корректировку.

При этом следующие признаки сами по себе не доказывают, что нужно вращать винты:

• бензопила не запускается;
• двигатель глохнет;
• пила не развивает мощность;
• свеча мокрая или покрыта чёрным налётом;
• увеличился расход топлива;
• обороты плавают;
• двигатель плохо запускается горячим.

Причиной могут быть старое топливо, загрязнённые фильтры, повреждённый шланг, подсос воздуха, неисправность свечи, засорение карбюратора или износ двигателя.

Что проверить до регулировки карбюратора

Регулировать карбюратор имеет смысл только на технически исправной бензопиле. Если пытаться компенсировать неисправность винтами, добиться стабильной работы не получится.

Алгоритм предварительной проверки

1. Найдите точное обозначение модели.
2. Слейте старую топливную смесь и приготовьте свежую в пропорции, указанной производителем.
3. Проверьте и очистите воздушный фильтр.
4. Осмотрите топливный фильтр.
5. Выверните и проверьте свечу зажигания.
6. Осмотрите топливный шланг на трещины, перегибы и следы утечки.
7. Убедитесь, что вентиляция топливного бака не нарушена.
8. Проверьте выпускное окно и глушитель.
9. Осмотрите цепь, проверьте её заточку и натяжение.
10. Убедитесь в исправности цепного тормоза.
11. Проверьте поступление масла на шину.
12. Осмотрите корпус на наличие повреждений и подтёков.
13. Только после этого принимайте решение о регулировке.

Особое значение имеет воздушный фильтр. Если настроить карбюратор с загрязнённым фильтром, а затем очистить его, в двигатель начнёт поступать больше воздуха. Соотношение топлива и воздуха изменится, и выполненная регулировка окажется неправильной.

До настройки убедитесь

• топливная смесь свежая;
• воздушный фильтр чистый и установлен на место;
• свеча исправна;
• топливный шланг не повреждён;
• цепь заточена и правильно натянута;
• тормоз цепи работает;
• на шину поступает масло;
• двигатель не имеет явных признаков механического повреждения.

Когда регулировка не поможет

Карбюраторными винтами нельзя устранить:

• подсос воздуха через соединения, прокладки или сальники;
• затвердевшие или повреждённые мембраны;
• засорение внутренних каналов карбюратора;
• загрязнение сетки-фильтра;
• трещины в топливном шланге;
• забитый топливный фильтр;
• неисправность свечи или системы зажигания;
• низкую компрессию;
• задиры цилиндра или поршня;
• неисправность сцепления;
• засорённый глушитель;
• поломку масляного насоса.

Если настройка почти не влияет на поведение двигателя либо результат быстро меняется, нужно искать неисправность, а не продолжать вращать винты.

Подготовка бензопилы к регулировке

Работайте на открытом воздухе или в хорошо проветриваемом помещении. Выхлоп двухтактного двигателя содержит опасные вещества, поэтому закрытый гараж без вентиляции не подходит.

Перед запуском:

• установите пилу на ровную устойчивую поверхность;
• уберите посторонних людей и животных;
• убедитесь, что шина и цепь ничего не касаются;
• проверьте состояние режущей гарнитуры;
• очистите область возле регулировочных отверстий;
• установите воздушный фильтр и крышку;
• подготовьте отвёртку подходящего профиля;
• при работе с винтом H подготовьте тахометр;
• сфотографируйте или запишите исходное положение винтов.

Не снимайте заводские ограничители и не пытайтесь вращать регулировочный винт неподходящим инструментом. Если используется специальный сервисный профиль, это может означать, что производитель не предполагает пользовательскую настройку.

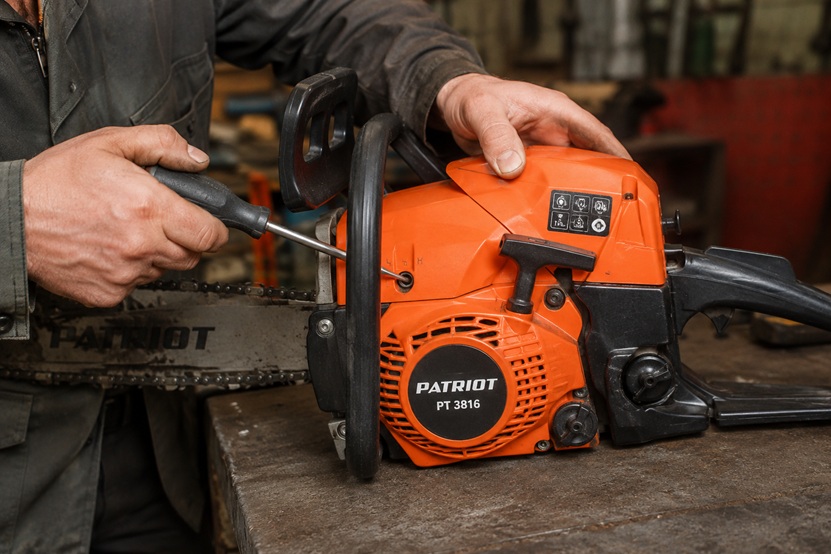

Как отрегулировать холостой ход бензопилы Patriot

Настройка винта T, LA или S — операция, которую владелец обычно может выполнить самостоятельно, если бензопила исправна.

Пошаговая регулировка

1. Запустите бензопилу в соответствии с инструкцией.
2. Дайте двигателю прогреться и стабилизировать работу.
3. Полностью отпустите курок газа.
4. Найдите винт T, LA или S.
5. Поворачивайте его небольшими шагами — примерно по одной восьмой оборота.
6. После каждого изменения подождите несколько секунд.
7. Если двигатель глохнет, немного поверните винт по часовой стрелке, повышая холостой ход.
8. Если цепь движется, понемногу поворачивайте винт против часовой стрелки.
9. Добейтесь устойчивой работы двигателя при полностью неподвижной цепи.
10. Несколько раз кратковременно нажмите на газ.
11. Убедитесь, что двигатель набирает обороты и затем возвращается к устойчивому холостому ходу.
12. Повторно проверьте неподвижность цепи.

Не существует универсального количества оборотов винта T. Его положение зависит от карбюратора, состояния двигателя и конкретной модификации пилы.

Когда нужно остановиться

Прекратите регулировку, если двигатель глохнет раньше, чем цепь перестаёт двигаться. Ситуация, при которой можно получить либо устойчивый двигатель с вращающейся цепью, либо неподвижную цепь с постоянно глохнущим двигателем, ненормальна.

Возможные причины:

• неисправность сцепления;
• неправильная настройка винта L;
• загрязнение карбюратора;
• подсос воздуха;
• неисправность мембран;
• слишком низкая компрессия.

Продолжать работу с движущейся на холостом ходу цепью опасно.

Как регулируют винт L

Самостоятельно корректировать винт L стоит только после проверки топлива, фильтров, свечи и герметичности доступных соединений.

Перед началом запишите исходное положение. Для этого можно осторожно определить положение винта относительно корпуса или сделать фотографию. Не затягивайте иглу до упора с усилием: её тонкий конус можно повредить.

Порядок проверки:

1. Прогрейте двигатель.
2. Убедитесь, что холостой ход предварительно отрегулирован.
3. Измените положение L на небольшой угол.
4. Дайте двигателю стабилизироваться.
5. Проверьте холостой ход.
6. Кратковременно нажмите на газ.
7. Оцените, нет ли провала, задержки или зависания оборотов.
8. При необходимости скорректируйте холостой ход винтом T.
9. Повторяйте изменения только малыми шагами.

Если двигатель при нажатии газа захлёбывается, дымит и неохотно ускоряется, смесь может быть чрезмерно богатой. Если обороты зависают, двигатель перегревается или появляется резкий провал, смесь может быть слишком бедной. Но похожие симптомы возникают и при неисправностях, поэтому считать их точным диагнозом нельзя.

Не используйте универсальные рекомендации вроде «выкрутить L на полтора оборота». Исходное положение зависит от модели карбюратора. Если заводская настройка полностью утрачена, нужны сервисные данные конкретного узла.

Почему винт H нельзя точно настроить на слух

На слух можно заметить только грубое изменение характера работы двигателя. Надёжно определить, превышает ли мотор допустимые обороты, таким способом невозможно.

У разных бензопил Patriot максимальная частота вращения различается. Например, для отдельных версий PT 3816 указываются значения 11 000 и 12 000 об/мин, а для изученной PT 641-50S — 10 500 об/мин. Поэтому использовать один ориентир для всей марки нельзя.

При чрезмерном обеднении смеси двигатель может звучать ровно и резко набирать обороты, но одновременно перегреваться. Длительная работа в таком режиме способна привести к повреждению цилиндро-поршневой группы.

Когда нужен тахометр

Тахометр необходим, если требуется точная корректировка винта H. Перед измерением нужно:

• определить точную модель пилы;
• найти допустимые обороты в её инструкции;
• прогреть двигатель;
• установить чистый воздушный фильтр;
• проводить проверку кратковременно;
• не удерживать полный газ без нагрузки дольше необходимого.

После настройки нужно оценивать не только обороты, но и работу пилы в пробном резе. Исправный двигатель должен уверенно развивать мощность под нагрузкой и не перегреваться.

Когда винт H лучше не трогать

Не регулируйте H самостоятельно, если:

• неизвестна точная модель;
• отсутствуют паспортные данные;
• нет тахометра;
• винт закрыт ограничителем;
• двигатель самопроизвольно ускоряется;
• обороты плавают;
• есть подозрение на подсос воздуха;
• регулировка почти не влияет на работу;
• двигатель перегревается;
• для доступа требуется разбирать карбюратор.

В этих случаях безопаснее провести диагностику в сервисе.

Особенности Patriot PT 3816

Перед настройкой PT 3816 обязательно проверьте полное название на шильдике. Обычная PT 3816 и PT 3816 Imperial могут иметь разные паспортные ограничения.

Для отдельных версий приводятся следующие данные:

• Patriot PT 3816 — холостой ход 3100 ± 200 об/мин, максимальные обороты 12 000 об/мин;
• Patriot PT 3816 Imperial — холостой ход 3200 ± 200 об/мин, максимальные обороты 11 000 об/мин.

Используйте эти значения только после сверки с руководством вашей пилы. Нельзя считать их заводской настройкой для всех изделий с обозначением PT 3816.

Если в пользовательской инструкции не указано исходное положение винтов L и H, придумывать его или брать данные от похожего карбюратора не следует.

Особенности Patriot PT 641

Для изученной модификации Patriot PT 641-50S приводятся следующие ориентиры:

• холостой ход — 3000 ± 200 об/мин;
• максимальные обороты — 10 500 об/мин.

Эти параметры относятся именно к PT 641-50S. У другой бензопилы серии PT 641 могут быть иные карбюратор, артикул и ограничения.

Перед настройкой сверяйте информацию на шильдике и в руководстве. Товарная карточка интернет-магазина не заменяет инструкцию производителя.

Как проверить бензопилу после регулировки

После настройки не переходите сразу к продолжительной работе. Сначала выполните контрольную проверку.

Короткий пробный рез даёт больше информации, чем продолжительное удержание полного газа без нагрузки. Под нагрузкой становится заметно, хватает ли двигателю топлива и развивает ли он нормальную мощность.

Как проверить подачу масла

Недостаточная смазка приводит к перегреву цепи и шины, ускоренному износу ведущей звёздочки и растяжению цепи.

Для проверки:

1. Заполните масляный бак подходящим маслом для цепей.
2. Очистите маслоподающие отверстия на корпусе и шине.
3. Установите шину и правильно натяните цепь.
4. Запустите бензопилу.
5. Направьте конец шины на светлую сухую поверхность, сохраняя безопасное расстояние.
6. Кратковременно увеличьте обороты.
7. На поверхности должен появиться масляный след.

Не используйте отработанное моторное масло. В нём могут находиться металлические частицы и загрязнения, ускоряющие износ насоса, шины и цепи.

Регулировка подачи масла на Patriot PT 641

Если у конкретной PT 641 предусмотрен регулировочный винт масляного насоса:

1. Найдите его расположение по инструкции.
2. Очистите область вокруг винта.
3. Измените положение не более чем на четверть оборота.
4. Не прикладывайте чрезмерное усилие.
5. Запустите пилу и повторно проверьте масляный след.
6. При необходимости выполните ещё одну небольшую корректировку.

Если масло не появляется, не пытайтесь бесконечно вращать винт. Возможны засорение каналов, неисправность привода или поломка насоса.

Подача масла на Patriot PT 3816

У разных версий PT 3816 конструкция системы смазки может различаться. В некоторых руководствах описана только проверка масляного следа и очистка отверстий.

Не ищите неизвестный винт на корпусе и не используйте инструкцию от PT 641. Сначала убедитесь, что регулировка действительно предусмотрена для вашей модификации.

Диагностика по симптомам

Один симптом может иметь несколько причин. Например, провал при разгоне возникает как при неправильном положении L, так и при загрязнённом топливном фильтре, треснувшем шланге или забитом выпуске.

Частые ошибки при регулировке

Регулировать пилу, не определив модель

Использование оборотов и схемы от другой бензопилы может привести к неправильной настройке, даже если внешне модели похожи.

Настраивать двигатель с грязным фильтром

После очистки фильтра количество поступающего воздуха изменится, поэтому смесь станет другой.

Регулировать холодный двигатель

По мере прогрева режим работы меняется. Настройка, выполненная сразу после запуска, может оказаться неправильной на рабочей температуре.

Изменять все винты одновременно

После этого невозможно понять, какое изменение вызвало улучшение или ухудшение. Настраивайте по одному параметру.

Не фиксировать исходное положение

Если результат ухудшится, без записи будет сложно вернуться к прежней настройке.

Затягивать иглы с усилием

Конус регулировочного винта и посадочное место можно повредить. После этого точная настройка станет невозможной.

Настраивать H по максимальному звуку

Высокий и звонкий звук может указывать не на хорошую настройку, а на опасное обеднение смеси.

Долго держать полный газ без нагрузки

Такой режим создаёт высокую нагрузку на двигатель и не отражает его поведение в реальном резе.

Компенсировать подсос воздуха регулировкой

Настройка может временно изменить поведение двигателя, но не восстановит герметичность.

Работать с движущейся цепью

Цепь на холостом ходу должна быть полностью неподвижна. Даже медленное движение создаёт риск травмы.

Снимать заводские ограничители

Ограничители сужают диапазон опасной регулировки. Их удаление без сервисной процедуры может привести к повреждению двигателя.

Оценивать смесь только по свече

Состояние свечи зависит от топлива, масла, нагрузки, времени работы и режима запуска. По одному цвету нельзя точно настроить карбюратор.

Стоп-сигналы: когда нужно прекратить регулировку

Остановите двигатель и не продолжайте самостоятельную настройку, если:

• обороты растут без нажатия газа;
• цепь нельзя остановить без заглохания двигателя;
• пила почти не реагирует на винты;
• обороты постоянно плавают;
• результат настройки быстро меняется;
• двигатель перегревается;
• появился металлический стук;
• топливный шланг повреждён;
• максимальные обороты модели неизвестны;
• винты закрыты ограничителями;
• для доступа нужно разбирать карбюратор;
• есть признаки подсоса воздуха;
• заметно снизилась компрессия.

Такие симптомы могут указывать на неисправность, при которой дальнейшее вращение винтов только затруднит диагностику.

Что можно сделать самостоятельно

Когда бензопилу Patriot нужно отдать в сервис

Профессиональная диагностика нужна, если:

• не удаётся совместить устойчивый холостой ход и неподвижную цепь;
• двигатель сам набирает обороты;
• регулировка быстро сбивается;
• винты почти не влияют на работу;
• повреждены топливные шланги;
• подозревается подсос воздуха;
• двигатель перегревается;
• снизилась компрессия;
• слышен металлический шум;
• требуется вскрытие карбюратора;
• используются винты специального сервисного профиля;
• после очистки каналов масло по-прежнему не поступает.

Если бензопила нужна для разовой работы, а собственный инструмент работает нестабильно и требует диагностики, не стоит торопиться с настройкой винта H непосредственно перед распилом. На время ремонта можно подобрать бензопилу в прокате через Rent2u. При получении инструмента полезно проверить запуск, неподвижность цепи на холостом ходу, работу тормоза, подачу масла и состояние режущей гарнитуры.

Часто задаваемые вопросы

Какой винт регулирует холостой ход на бензопиле Patriot?

За холостой ход обычно отвечает винт T, LA или S. Поворот по часовой стрелке, как правило, повышает обороты, а против часовой стрелки — снижает.

Почему цепь движется на холостом ходу?

Возможны слишком высокие обороты холостого хода, неправильная настройка низкооборотной смеси или неисправность сцепления. Сначала осторожно уменьшите холостой ход винтом T. Если двигатель начинает глохнуть раньше остановки цепи, нужна диагностика.

На сколько оборотов выкручивать винты L и H?

Универсального положения нет. Оно зависит от карбюратора и модификации бензопилы. Используйте данные из инструкции или сервисной документации конкретной модели.

Можно ли настроить карбюратор без тахометра?

Холостой ход можно осторожно скорректировать без тахометра, ориентируясь на устойчивую работу двигателя и неподвижность цепи. Точно настраивать винт H без тахометра и паспортного ограничения не следует.

Какие обороты должны быть у Patriot PT 3816?

Для отдельных версий PT 3816 указывается холостой ход 3100 ± 200 об/мин и максимальные обороты 12 000 об/мин. Значения нужно сверить по инструкции именно вашей пилы.

Чем PT 3816 отличается от PT 3816 Imperial?

Это разные модификации, которые могут иметь отличающиеся паспортные обороты и настройки. Для отдельных PT 3816 Imperial указываются 3200 ± 200 об/мин на холостом ходу и максимум 11 000 об/мин.

Какие обороты должны быть у Patriot PT 641?

Для изученной PT 641-50S приводятся холостой ход 3000 ± 200 об/мин и максимальные обороты 10 500 об/мин. Эти цифры нельзя автоматически переносить на другие версии PT 641.

Почему бензопила глохнет при нажатии газа?

Причиной могут быть неправильная низкооборотная смесь, загрязнённые фильтры, старое топливо, повреждённый шланг или забитый глушитель. Регулировать L следует только после базовой диагностики.

Почему двигатель не держит холостой ход?

Проверьте топливо, воздушный и топливный фильтры, свечу, топливный шланг и выпуск. Если пила исправна, может потребоваться корректировка T или L.

Нужно ли регулировать новую бензопилу?

Исправная новая бензопила обычно не требует самостоятельной настройки. Если она работает нестабильно, сначала проверьте правильность запуска, топливо и требования инструкции, а затем обратитесь к продавцу или в авторизованный сервис.

Как вернуть заводскую настройку карбюратора?

Универсальной заводской настройки для всех Patriot нет. Если исходное положение полностью утрачено, потребуются данные конкретного карбюратора или профессиональная настройка.

Почему регулировка постоянно сбивается?

Возможны ослабление креплений, износ мембран, загрязнение карбюратора или подсос воздуха. Постоянно компенсировать проблему винтами не следует.

Можно ли определить правильную смесь по свече?

Свеча помогает в диагностике, но не позволяет точно настроить карбюратор. На её состояние влияют режим работы, качество топлива, тип масла и процедура запуска.

Как увеличить или уменьшить подачу масла?

Сначала убедитесь, что у вашей модификации есть регулируемый насос. Направление вращения и диапазон изменения проверяйте по инструкции. Меняйте положение винта небольшими шагами, не более четверти оборота за один подход.

Когда настройку лучше поручить сервису?

Обращайтесь в сервис при самопроизвольном росте оборотов, движении цепи на минимально устойчивом холостом ходу, отсутствии реакции на винты, перегреве, подозрении на подсос воздуха, низкой компрессии или необходимости разбирать карбюратор.
