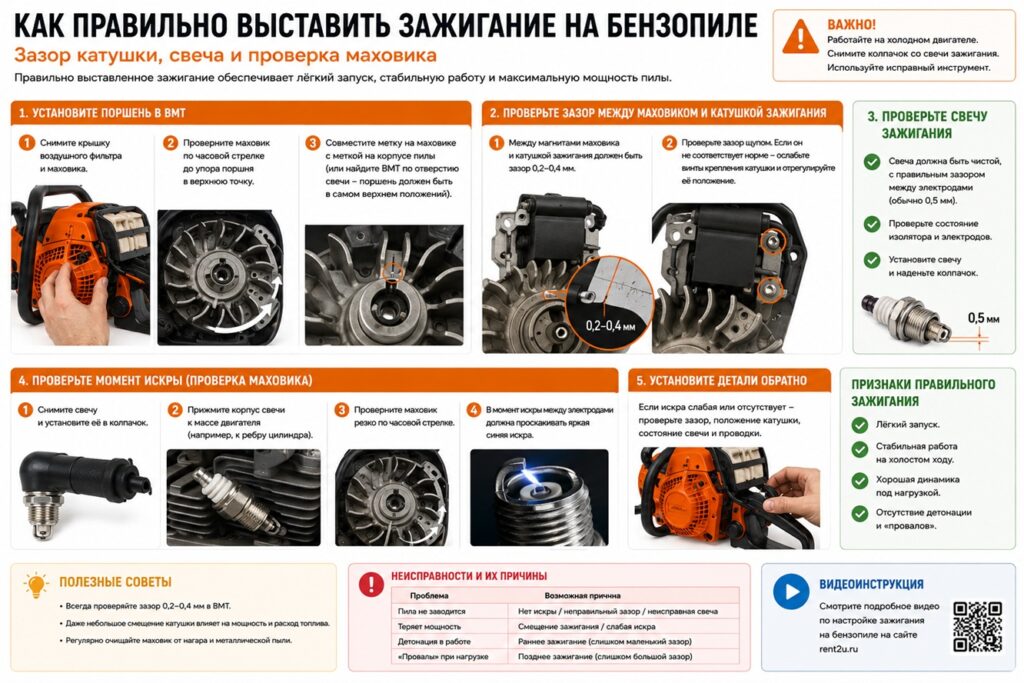

Как правильно выставить зажигание на бензопиле: зазор катушки, свеча и проверка маховика

Фразой «выставить зажигание» владельцы бензопил называют сразу несколько разных операций. Один человек хочет установить катушку после замены, другой пытается изменить момент появления искры, а третий ищет правильный зазор между электродами свечи. Это разные параметры, и путать их нельзя.

На большинстве современных бензопил с электронным бесконтактным зажиганием момент появления искры штатно не регулируется. Он определяется конструкцией модуля, положением маховика и шпонки. После разборки обычно требуется не «сделать зажигание раньше или позже», а правильно установить воздушный зазор между модулем зажигания и маховиком.

Универсального зазора для всех бензопил не существует. Значение нужно искать в документации конкретной модели. Это особенно важно после замены катушки или снятия маховика: внешне похожие детали могут иметь разные характеристики и требования к установке.

Что означает «выставить зажигание» на бензопиле

Чтобы правильно выполнить работу, сначала нужно определить, какой именно параметр требуется проверить.

Момент зажигания

Момент зажигания — это положение поршня, при котором на свече появляется искра. Топливная смесь должна воспламениться в определённый момент до достижения поршнем верхней мёртвой точки.

На большинстве современных бензопил этот момент задаётся:

• электронной характеристикой модуля зажигания;
• расположением магнитов на маховике;
• положением маховика на коленчатом валу;
• шпонкой, совмещающей маховик и вал.

Штатного механизма, позволяющего владельцу повернуть зажигание «раньше» или «позже», обычно нет. Перемещение катушки ближе к маховику или дальше от него не является полноценной регулировкой угла зажигания.

Зазор между катушкой и маховиком

Воздушный зазор — это расстояние между рабочими поверхностями сердечника модуля зажигания и маховиком. Именно его чаще всего требуется установить после снятия или замены катушки.

Зазор должен быть достаточным, чтобы маховик свободно вращался и не касался модуля. Одновременно он должен соответствовать требованиям производителя, чтобы магнитное поле нормально воздействовало на систему зажигания.

Уменьшать расстояние до минимально возможного ради якобы более сильной искры нельзя. При слишком малом зазоре маховик может задевать катушку, особенно если присутствуют люфт коленвала, биение маховика или перекос модуля.

Зазор между электродами свечи

Свечной зазор — расстояние между центральным и боковым электродами свечи. Он не связан напрямую с механическим расстоянием между маховиком и катушкой.

Свеча, воздушный зазор модуля и момент зажигания проверяются отдельно. Для каждого параметра производитель указывает своё значение.

Можно ли изменить момент зажигания на современной бензопиле

На большинстве современных бензопил с электронным бесконтактным зажиганием момент искры штатно не регулируется.

Магниты проходят рядом с модулем в строго определённом положении маховика. Электронная схема модуля формирует импульс, а правильное угловое положение маховика относительно коленчатого вала обеспечивает шпонка.

Воздушный зазор влияет на взаимодействие маховика и модуля, но его изменение нельзя считать нормальным способом регулировки раннего или позднего зажигания. Попытка подпилить шпонку, расширить паз или специально сместить маховик может привести к обратному удару стартера, нестабильной работе и повреждению двигателя.

Если шпонка смята или срезана, маховик способен повернуться относительно коленвала. В этом случае момент искры действительно нарушается, но исправление заключается не в «настройке угла», а в восстановлении правильной посадки и замене повреждённых деталей.

Старые контактные бензопилы, включая отдельные версии «Дружбы» и «Урала», имеют другую конструкцию. Для них применяются модельные процедуры настройки контактов и опережения зажигания. Переносить такие инструкции на современную электронную пилу нельзя.

Когда нужно выставлять зазор катушки

Проверка и установка воздушного зазора необходимы, если:

• модуль зажигания снимали при ремонте;
• установили новую катушку;
• ослабли болты крепления модуля;
• снимали маховик;
• появились следы касания маховика и сердечника;
• запуск ухудшился сразу после разборки;
• проводились работы рядом со стартером, маховиком или цилиндром.

Если бензопила перестала запускаться без предшествующей разборки, сразу ослаблять катушку не следует. Сначала проверяют положение выключателя, состояние свечи, топливную смесь, воздушную заслонку, фильтры и провод глушения.

Удобно ориентироваться на четыре сценария:

1. Снималась катушка. Найдите модельное значение и установите воздушный зазор.
2. Снимался маховик. Дополнительно проверьте шпонку, конус и правильность посадки.
3. Пила перестала запускаться без ремонта. Начинайте с общей диагностики, а не с перемещения модуля.
4. Стартер бьёт назад. Проверьте несколько возможных причин, не ограничиваясь предположением о раннем зажигании.

Как узнать правильный зазор катушки

Сначала найдите точное обозначение бензопилы на шильдике. Названия бренда или серии недостаточно: разные модификации могут комплектоваться разными двигателями и модулями.

Действуйте последовательно:

1. Откройте руководство пользователя.
2. Найдите сервисную документацию конкретной модели.
3. Проверьте официальный сайт производителя.
4. Уточните данные в авторизованном сервисе.
5. Сверьте артикул установленного модуля.
6. Только при отсутствии официальной информации обращайтесь к специализированным вторичным источникам.

Нельзя составить достоверную таблицу только по брендам. Например, для STIHL MS 171, MS 181 и MS 211 указывается воздушный зазор 0,15–0,35 мм, а зазор свечи — 0,5 мм. Эти цифры относятся к перечисленным моделям и не должны автоматически переноситься на другие пилы STIHL, Huter, Husqvarna, Partner или Champion.

Диапазон вроде 0,2–0,4 мм, часто встречающийся в интернете, нельзя считать технической спецификацией конкретной бензопилы.

Что понадобится для работы

Подготовьте:

• отвёртку или ключ подходящего профиля;
• мягкую щётку;
• чистую ветошь;
• немагнитный щуп или штатный калибр требуемой толщины;
• руководство бензопилы;
• рекомендованную производителем свечу;
• динамометрический ключ, если снимался маховик и указан момент затяжки.

Вместо щупа иногда используют пластиковый шаблон, но его реальную толщину необходимо предварительно измерить. Случайная визитка не является точным инструментом: плотность и толщина картона различаются.

Не следует использовать сложенную бумагу, проволоку, гвоздь или полоску алюминиевой банки. Металлический шаблон может притягиваться магнитами и мешать равномерной установке катушки.

Подготовка и безопасность

Перед разборкой:

• остановите двигатель и дождитесь его остывания;
• очистите корпус от опилок и загрязнений;
• работайте вдали от огня и искр;
• удалите следы топлива;
• исключите случайный запуск;
• отключите свечу предусмотренным инструкцией способом;
• устойчиво уложите бензопилу;
• заранее найдите значение воздушного зазора;
• не меняйте одновременно настройки карбюратора.

Проверять искру выкрученной свечой разрешено не для каждой модели. Открытый разряд рядом с топливом опасен. Предпочтительны специальный тестер или процедура, указанная изготовителем.

Цепной тормоз не исключает запуск двигателя и не заменяет отключение свечи.

Как выставить зазор между катушкой и маховиком

Снимите кожух

Откройте доступ к маховику и модулю зажигания в соответствии с инструкцией. Расположение креплений различается.

Перед отсоединением проводов полезно сфотографировать их укладку. Не тяните за высоковольтный провод: повреждение может находиться внутри изоляции и быть незаметным снаружи.

Осмотрите модуль и маховик

Проверьте:

• крепления катушки;
• целостность корпуса и изоляции;
• высоковольтный провод;
• свечной колпачок;
• провод выключения двигателя;
• чистоту сердечника;
• состояние магнитов;
• наличие следов касания.

Не продолжайте работу при трещине маховика, заметном биении или выраженном люфте коленвала.

Поверните маховик магнитами к модулю

Магниты должны расположиться напротив рабочих поверхностей сердечника. Тогда они смогут притянуть ослабленный модуль к установленному шаблону.

Ослабьте крепления катушки

Ослабьте болты только настолько, чтобы модуль мог перемещаться. Полностью выкручивать крепёж обычно не требуется.

Установите щуп

Поместите немагнитный щуп требуемой толщины между маховиком и сердечником. Шаблон должен лежать ровно и перекрывать рабочую зону.

Не выбирайте толщину на глаз и не стремитесь установить минимальный зазор.

Дайте магнитам притянуть модуль

Катушка должна равномерно прижаться к шаблону без перекоса. Убедитесь, что обе рабочие поверхности расположены правильно.

Затяните крепления

Затягивайте болты поочерёдно, контролируя положение модуля. Универсального момента затяжки для всех катушек нет. При наличии модельного значения используйте его.

Удалите щуп и проверьте маховик

После затяжки полностью извлеките шаблон. Медленно проверните маховик рукой на полный оборот.

Проверьте:

• отсутствие касания;
• равномерность расстояния;
• отсутствие металлического звука;
• свободное вращение;
• правильную укладку проводов.

Если маховик касается катушки, запускать двигатель нельзя.

Что проверить после снятия маховика

Правильно установленный зазор катушки не исправит неправильную посадку маховика.

Осмотрите:

• шпонку и оба паза;
• конус коленчатого вала;
• посадочную поверхность маховика;
• отсутствие масла, грязи и задиров;
• глубину посадки;
• наличие люфта;
• правильность крепежа.

Шпонка задаёт угловое положение маховика, но не предназначена для регулировки зажигания. Смятую или срезанную деталь заменяют. Подпиливать её, смещать или изготавливать нестандартную шпонку нельзя.

Конусные поверхности должны быть чистыми и неповреждёнными. Гайку маховика затягивают способом и с моментом, указанными производителем, а не «как можно сильнее».

Если новую шпонку срезает повторно, возможны повреждение конуса, неполная посадка, неправильная затяжка или деформация деталей. В такой ситуации нужна сервисная диагностика.

Как правильно выставить зажигание на бензопиле Huter

Для начала определите точную модель Huter. Единого официального зазора для всех бензопил бренда нет.

В пользовательских инструкциях может отсутствовать процедура регулировки модуля, поскольку такие работы относятся к сервисному обслуживанию. Это не означает, что можно взять произвольные 0,2, 0,3 или 0,4 мм.

Владельцу Huter следует:

1. Записать полное обозначение модели.
2. Найти руководство именно для неё.
3. Проверить артикул установленного модуля.
4. Запросить воздушный зазор в официальном или авторизованном сервисе.
5. Не использовать общую таблицу из интернета без проверки.

Если пила не запускается, сначала проверяют выключатель, свечу, свежесть топлива, положение воздушной заслонки и воздушный фильтр. Вмешательство, не предусмотренное инструкцией, может повлиять на гарантию.

Что делать, если бензопила не заводится после регулировки

Наличие видимой искры на воздухе не гарантирует нормальную работу свечи под давлением в цилиндре. Кроме того, исправная система зажигания не исключает неисправности топливной системы, карбюратора, компрессии или выпуска.

Обратный удар стартера также не всегда означает раннее зажигание. Причина может находиться в стартере, неправильной посадке маховика, залитом цилиндре или чрезмерном механическом сопротивлении. Если удар сохраняется при гарантированно отключённой системе зажигания, это может указывать на механическую проблему, но такая проверка не заменяет официальную сервисную процедуру.

Основные ошибки при установке

Чаще всего владельцы бензопил допускают следующие ошибки:

1. Путают момент зажигания, воздушный зазор и зазор свечи.
2. Используют одно значение для любой модели.
3. Ставят катушку максимально близко к маховику.
4. Ослабляют модуль до проверки свечи и выключателя.
5. Используют неизмеренную визитку.
6. Считают цвет искры точной диагностикой.
7. Не проверяют шпонку после снятия маховика.
8. Собирают конусное соединение с грязью или маслом.
9. Затягивают гайку маховика по ощущениям.
10. Стопорят вал отвёрткой за лопасти.
11. Не проворачивают маховик после затяжки.
12. Запускают двигатель при касании деталей.
13. Пытаются изменить угол подпиливанием шпонки.
14. Одновременно регулируют карбюратор.
15. Устанавливают катушку только по совпадению крепёжных отверстий.

Совпадающие размеры не гарантируют совместимость модуля. Электронные характеристики, рабочая частота и момент формирования импульса могут различаться.

Опасные советы из интернета

Контроль после сборки

Перед пробным запуском убедитесь, что:

• щуп удалён;
• крепления затянуты;
• катушка не перекошена;
• маховик свободно проходит полный оборот;
• металлического касания нет;
• проводка закреплена;
• высоковольтный провод не повреждён;
• свечной колпачок установлен плотно;
• кожухи возвращены на место;
• выключатель остановки подключён;
• рядом нет топлива и посторонних предметов.

Запускать двигатель без предусмотренных конструкцией защитных элементов нельзя.

Когда самостоятельный ремонт нужно остановить

Обратитесь к специалистам, если:

• не удалось найти параметр для конкретной модели;
• бензопила находится на гарантии;
• маховик треснул или имеет заметное биение;
• присутствует люфт коленвала;
• повреждён конус;
• шпонку срезает повторно;
• при правильном зазоре детали всё равно соприкасаются;
• повреждён электронный модуль;
• обратный удар сохраняется после проверки маховика;
• неисправность связана с подшипниками или коленвалом;
• невозможно безопасно исключить случайный запуск.

Самостоятельно установить подтверждённый производителем воздушный зазор вполне реально. Но ремонт повреждённой посадки, коленвала или электронного модуля требует другого уровня подготовки.
