Как посчитать зубья на цепи бензопилы: считаем ведущие звенья правильно

Для покупки новой цепи считают не наружные режущие зубья, а ведущие звенья — нижние хвостовики, которые входят в паз шины. Их количество обозначают сокращением DL — drive links. Например, 56 DL означает 56 ведущих звеньев. Кроме их числа, для подбора цепи необходимо знать шаг и толщину хвостовика. Одной длины шины недостаточно.

Какие зубья нужно считать на цепи бензопилы

В пильной цепи есть несколько типов элементов. Они выглядят по-разному и выполняют разные функции. Из-за этого слово «зубья» часто приводит к ошибке: человек пересчитывает резцы, хотя продавцу нужно сообщить количество ведущих звеньев.

Режущий зуб

Режущий зуб находится с наружной стороны цепи и непосредственно снимает древесину. Он состоит из режущей кромки и ограничителя глубины резания. Резцы обычно чередуются: один направлен вправо, следующий — влево.

Количество таких зубьев может понадобиться при заточке или проверке последовательности резцов, но для определения длины цепной петли этот показатель не используют.

Ведущее звено, или хвостовик

Ведущее звено расположено с внутренней стороны цепи. Его нижняя часть входит в паз шины, а при работе взаимодействует с ведущей звёздочкой бензопилы.

Именно эти элементы нужно пересчитывать при покупке новой цепи. Если на упаковке указано 52 DL, 56 DL или 72 DL, речь идёт о числе ведущих звеньев, а не режущих зубьев.

Соединительные пластины и заклёпки

Соединительные пластины связывают режущие и ведущие звенья в единую петлю. Заклёпки удерживают все элементы вместе и позволяют им двигаться относительно друг друга.

Считать пластины или заклёпки вместо хвостовиков нельзя: полученное число не будет размером цепи.

Главное правило: для покупки новой цепи считают только нижние ведущие хвостовики.

Подпись к схеме: режущий зуб, ограничитель глубины, ведущее звено, соединительная пластина и заклёпка пильной цепи.

Как подготовиться к подсчёту

Точнее и удобнее считать звенья на снятой цепи. Перед работой необходимо исключить случайный запуск пилы:

• заглушите бензиновый двигатель;
• отключите электрическую пилу от розетки;
• снимите аккумулятор с аккумуляторной модели;
• установите инструмент на устойчивую поверхность;
• дождитесь остановки и остывания гарнитуры;
• наденьте плотные защитные перчатки.

Даже затупившаяся цепь остаётся острой и может порезать руки. Держите её за боковые пластины и не проводите пальцами вдоль режущих кромок.

Порядок снятия крышки, шины и цепи зависит от модели бензопилы. Это относится и к положению тормоза цепи: у разных конструкций требования могут отличаться. Перед разборкой проверьте соответствующий раздел инструкции производителя.

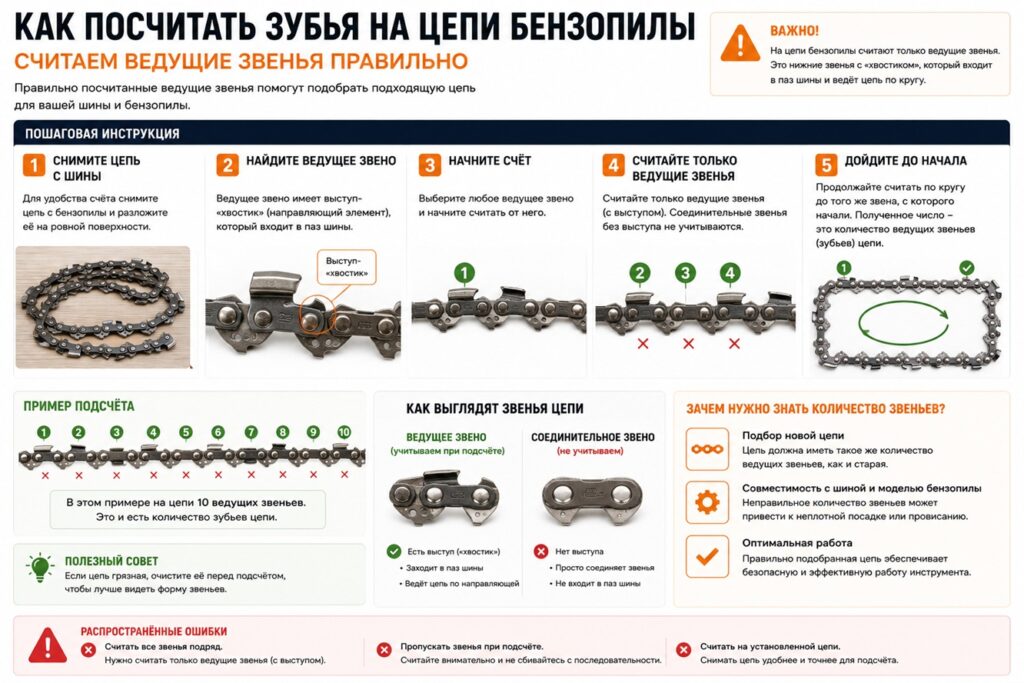

Как правильно посчитать ведущие звенья

1. Снимите цепь с пилы в соответствии с руководством производителя.
2. Удалите крупные опилки и излишки масла, чтобы нижние хвостовики были хорошо видны.
3. Разложите цепь на ровной поверхности свободной петлёй или вытянутым овалом.
4. Найдите ведущие звенья — выступающие вниз элементы, которые во время работы находятся в пазу шины.
5. Отметьте первый хвостовик ярким маркером, небольшим кусочком малярной ленты или наклейкой.
6. Последовательно пересчитайте все ведущие звенья, двигаясь в одном направлении.
7. Запишите результат сразу после подсчёта.
8. Повторите подсчёт в противоположном направлении.
9. Сверьте полученное число с маркировкой шины, упаковкой старой цепи или инструкцией.

Если в первый раз получилось 56 звеньев, а во второй — 55 или 57, не выбирайте среднее значение. Начните подсчёт заново: количество должно быть определено точно.

Как не сбиться при подсчёте

Длинную цепь удобно считать группами по пять или десять звеньев. После каждой группы можно делать отметку на бумаге:

10 + 10 + 10 + 10 + 10 + 6 = 56 DL

Не вращайте цепь хаотично и не меняйте направление в процессе. Начальной и конечной точкой должен быть один и тот же отмеченный хвостовик.

Повторный подсчёт лучше выполнять с другой стороны или в противоположном направлении. Так меньше вероятность повторить ту же ошибку.

Можно ли сложить цепь пополам

Теоретически цепь можно сложить и считать хвостовики парами. Однако для новичка этот способ менее надёжен. Петля может лечь неровно, а при нечётном количестве элементов легко пропустить одно звено.

Автоматически считать половину цепи и умножать результат на два не стоит. Надёжнее пройти всю петлю от отмеченного хвостовика до него же, а затем проверить число повторным подсчётом.

Где посмотреть количество звеньев, не считая цепь

Если старая цепь потеряна или повреждена, информацию ищут в следующем порядке:

1. На маркировке установленной шины.
2. На упаковке старой цепи.
3. В инструкции к бензопиле.
4. По артикулу конкретной шины.
5. В официальном каталоге производителя.
6. В специализированном магазине или сервисе.

Маркировка часто нанесена около основания шины и может быть частично скрыта крышкой крепления. Обычно рядом указывают шаг, ширину паза и рекомендуемое количество ведущих звеньев.

Ориентироваться только на модель бензопилы рискованно. Предыдущий владелец мог заменить штатную шину на более длинную, короткую или неоригинальную. В таком случае параметры из базовой комплектации уже не подойдут.

Если маркировка стёрлась, возьмите в магазин старую цепь, снятую шину или чёткие фотографии всех обозначений. При неизвестной истории инструмента лучше ориентироваться на фактически установленную гарнитуру.

Почему нельзя выбирать цепь только по длине шины

Обозначения 14, 16 или 18 дюймов показывают номинальную рабочую длину шины, но не задают точный размер цепной петли.

Две шины с маркировкой 16″ могут требовать разного количества ведущих звеньев. На это влияют:

• конструкция крепления шины;
• расположение натяжителя;
• форма и полная длина шины;
• конструкция носовой звёздочки;
• расстояние между ведущей и носовой звёздочками;
• особенности конкретной бензопилы.

Поэтому правило вроде «для шины 40 см всегда нужна цепь на 56 звеньев» неверно. Таблицу соответствия можно использовать только для конкретной модели пилы и определённого артикула шины.

Какие данные нужны для покупки цепи

Количество ведущих звеньев — только один из трёх обязательных параметров.

Полный размер можно записать так:

3/8″ LP × 1,3 мм × 56 DL

Продавцу можно сказать:

Нужна цепь 3/8″ LP, хвостовик 1,3 мм, 56 ведущих звеньев.

Полезно также назвать марку и модель бензопилы, показать артикул шины и сообщить, менялась ли штатная гарнитура.

Совпадения только одного параметра недостаточно. Например, цепь с правильным количеством звеньев может не войти в паз из-за слишком толстых хвостовиков или не совпасть со звёздочками по шагу. Обычный шаг 3/8″ и низкопрофильный 3/8″ LP также нельзя считать полностью взаимозаменяемыми.

Как посчитать именно режущие зубья

Если требуется узнать число наружных резцов, действуйте отдельно:

1. Найдите один режущий зуб.
2. Отметьте его маркером или небольшим кусочком ленты.
3. Пересчитайте все режущие элементы по кругу.
4. При необходимости отдельно запишите количество правых и левых резцов.
5. Не используйте полученное число как основной размер цепи при покупке.

Режущие элементы могут располагаться по стандартной, полупропускной или пропускной схеме. Поэтому формула «режущих зубьев всегда в два раза меньше, чем ведущих звеньев» не является универсальной.

Кроме того, на ремонтировавшейся цепи отдельный резец мог быть заменён или удалён вместе с повреждённым участком. Для совместимости всё равно проверяют шаг, толщину хвостовика и количество DL.

Частые ошибки при подсчёте

Чаще всего владельцы бензопил допускают следующие ошибки:

• считают наружные резцы вместо нижних хвостовиков;
• пересчитывают заклёпки или боковые пластины;
• пытаются считать установленную на шине цепь;
• не отмечают начальный элемент;
• проверяют результат только один раз;
• выбирают цепь по надписи «16 дюймов»;
• проверяют число DL, но забывают про шаг;
• не учитывают толщину ведущего звена;
• считают все цепи 3/8″ одинаковыми;
• допускают погрешность в одно-два звена;
• пытаются убрать лишнюю длину натяжителем;
• силой вставляют толстые хвостовики в узкий паз;
• самостоятельно выбивают заклёпку и удаляют звено.

Количество ведущих звеньев должно соответствовать конкретной шине. Натяжитель предназначен для регулировки нормального провисания и компенсации эксплуатационного износа, а не для исправления неправильно выбранного размера.

Что делать, если новая цепь не подходит

Не запускайте бензопилу и не пытайтесь установить цепь силой.

Проверьте параметры по порядку:

1. Количество ведущих звеньев.
2. Шаг цепи.
3. Толщину хвостовика.
4. Маркировку установленной шины.
5. Артикул шины.
6. Возможную замену штатной гарнитуры.
7. Состояние паза шины.
8. Совместимость ведущей и носовой звёздочек.

Если на цепи есть трещины, повреждённые заклёпки, сломанные или отсутствующие элементы, её необходимо заменить. Самостоятельно переклёпывать повреждённую петлю без подходящего оборудования и опыта небезопасно.

Когда работа срочная, а бензопила остановлена из-за неподходящей цепи, повреждения шины или необходимости подбора гарнитуры, не стоит экспериментировать с несовместимыми деталями. Для разовой задачи или на время ремонта можно арендовать через Rent2u исправную бензопилу подходящего класса.

Частые вопросы

Чек-лист перед покупкой новой цепи

• Посчитаны именно нижние ведущие хвостовики.
• Первое звено отмечено.
• Результат проверен повторным подсчётом.
• Определён шаг цепи.
• Определена толщина ведущего звена.
• Проверена маркировка установленной шины.
• Учтена возможная замена штатной гарнитуры.
• Размер записан в формате «шаг × толщина × количество DL».
• Цепь не выбирается только по длине шины.
