Как снять шестерню с болгарки: с якоря и со шпинделя редуктора

Словом «шестерня» владельцы болгарок часто называют две разные детали. Малая ведущая шестерня находится на валу якоря — вращающейся части электродвигателя. Большая ведомая шестерня установлена на шпинделе, к которому крепится рабочий диск. Вместе они образуют коническую передачу и передают вращение от двигателя к оснастке.

Способ фиксации обеих деталей зависит от конкретной модели УШМ. Шестерня может удерживаться гайкой, стопорным кольцом, шпонкой, резьбой, посадкой с натягом или сочетанием нескольких элементов. Поэтому перед тем, как с болгарки снять шестерню редуктора, нужно найти полное обозначение модели и изучить взрыв-схему — деталировку инструмента с позиционными номерами всех деталей.

Попытка угадать направление резьбы, силовые удары или неправильная опора при выпрессовке могут повредить вал, подшипники, обмотку и алюминиевый корпус редуктора. Универсального способа, подходящего для любой болгарки, не существует.

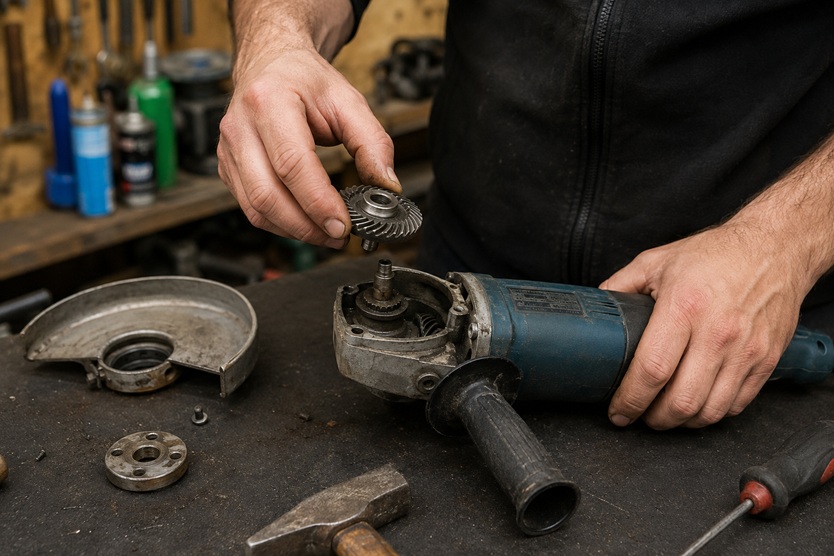

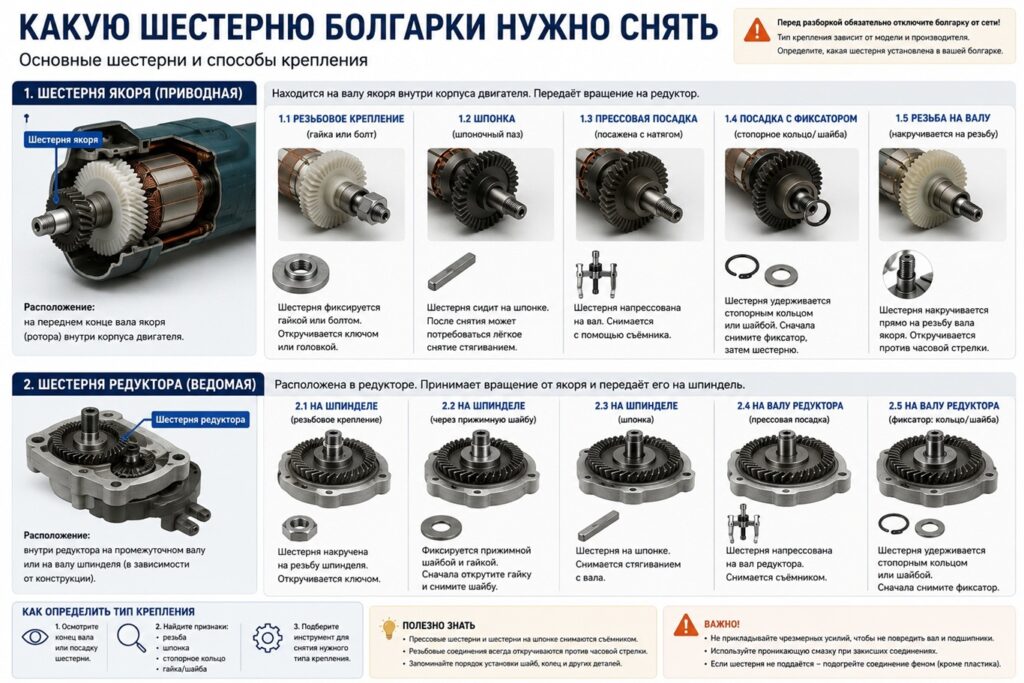

Какую шестерню болгарки нужно снять

Малая ведущая шестерня на якоре

Ведущая шестерня — небольшая коническая деталь, установленная на переднем конце вала якоря. Якорем называют вращающуюся часть электродвигателя с обмоткой, коллектором и валом. При работе двигателя ведущая шестерня вращает большую ведомую.

В зависимости от конструкции она может удерживаться:

• гайкой;
• резьбовой посадкой;
• шайбой и гайкой;
• стопорным элементом;
• посадкой с натягом, когда отверстие шестерни немного меньше посадочного диаметра вала;
• сочетанием резьбы и плотной посадки.

Чтобы снять шестерню с якоря болгарки, иногда достаточно удалить гайку. В других моделях после снятия крепежа требуется съёмник или прессовая операция.

При работе с якорем нельзя зажимать коллектор, обмотку, пакет ротора или гладкую часть вала случайным инструментом. Коллектор — это набор медных пластин, по которым скользят угольные щётки. Его деформация или повреждение изоляции может сделать якорь непригодным для дальнейшей эксплуатации.

Большая ведомая шестерня на шпинделе

Ведомая шестерня — большая коническая шестерня внутри редуктора. Она установлена на шпинделе, то есть на выходном валу, к которому через фланцы крепится рабочий диск.

Ведомая шестерня может удерживаться стопорным кольцом, шайбами, шпонкой, гайкой, плотной посадкой или сниматься вместе с подшипником и шпинделем. Шпонка — небольшая металлическая вставка, передающая вращение между валом и шестернёй. Стопорное кольцо устанавливается в канавку и не позволяет деталям смещаться вдоль вала.

Если требуется снять большую шестерню с редуктора болгарки прессом, опора должна приходиться на прочную металлическую часть узла. Нельзя передавать усилие через тонкие стенки алюминиевого корпуса: они могут треснуть или деформироваться.

Почему одной инструкции для всех болгарок не существует

Даже внешне похожие УШМ могут иметь разное устройство редуктора. В одном узле используется обычная гайка, в другом — резьбовая посадка, в третьем — стопорное кольцо, плоская или волнистая шайба, шпонка и запрессованный подшипник.

Различия встречаются не только между Makita, Bosch, DeWalt и Hitachi/HiKOKI, но и между моделями одного производителя.

Например, в сервисной документации Makita 9557HN малая шестерня снимается после удаления гайки M6. Ведомый узел этой модели включает стопорное кольцо, волнистую шайбу и шпонку. У Makita GA5030 предусмотрены другая последовательность разборки, отдельные прессовые операции и собственная спецификация смазки.

В документации отдельных моделей DeWalt может быть указана обратная резьба конкретной детали. Это не означает, что такое направление используется во всех болгарках бренда или во всех узлах одной модели.

Поэтому вопрос, как снять шестерни с болгарки Makita, Bosch или другого производителя, нельзя решать только по названию бренда. Необходимы полная модель, модификация и схема деталей.

Любой предполагаемый тип крепления нужно подтверждать по деталировке конкретной УШМ.

Что подготовить перед разборкой

Как найти схему конкретной модели

1. Найдите шильдик на корпусе инструмента.
2. Перепишите полное обозначение модели, включая буквы, цифры и индекс модификации.
3. Найдите инструкцию, каталог запчастей, взрыв-схему или сервисное руководство именно для этой версии.
4. Сравните внешний вид редуктора и расположение крепежа со схемой.
5. Найдите позиционные номера шестерни, гайки, шайб, стопорного кольца, шпонки и подшипников.
6. Проверьте актуальные каталожные номера запасных частей.

Знания только бренда и диаметра круга недостаточно. Две болгарки под диск 125 мм могут иметь совершенно разные шпиндельные узлы, резьбу, подшипники и последовательность разборки.

Инструменты

В зависимости от конструкции могут потребоваться:

• подходящие отвёртки;
• рожковые, накидные или торцевые ключи точного размера;
• щипцы для стопорных колец;
• съёмник шестерён или подшипников;
• пресс, если он предусмотрен сервисной процедурой;
• оправки и прочные опорные пластины;
• мягкая подкладка для деталей;
• ёмкость для шайб, колец и шпонок;
• телефон для фотографирования этапов;
• салфетки и подходящий очиститель;
• защитные очки и перчатки.

Не весь набор нужен для каждой модели. Трубный ключ, тяжёлый молоток, зубило, газовая горелка и вторая работающая болгарка не относятся к рекомендуемому инструменту для такой разборки.

Безопасность перед снятием шестерни

Перед началом работ сетевую УШМ отключают от розетки, а у аккумуляторной модели снимают батарею. Рабочий круг необходимо демонтировать. Разборку начинают только после полной остановки шпинделя.

Нельзя нажимать кнопку блокировки, пока шпиндель вращается: фиксатор может сломаться. Корпус следует очистить снаружи, чтобы грязь не попала в редуктор и двигатель.

Перед извлечением якоря щётки снимают или отводят, если это предусмотрено конструкцией. Нельзя вытягивать якорь через щётки, прижатые к коллектору: можно повредить медные пластины, щёткодержатели или сами щётки.

Запрещено включать инструмент с разобранным, открытым или незакреплённым редуктором. До снятия шайб, колец и шпонок полезно сфотографировать их положение и ориентацию.

Алгоритм перед приложением усилия

1. Определите полную модель УШМ.
2. Найдите деталировку этой модификации.
3. Установите, снимается ведущая или ведомая шестерня.
4. Найдите на схеме гайку, кольцо, шайбы, шпонку и подшипник.
5. Сфотографируйте узел.
6. Удалите все предусмотренные удерживающие элементы.
7. Проверьте направление резьбы по документации.
8. Определите, требуется ручное снятие, съёмник или пресс.
9. Найдите стальную силовую точку для опоры.
10. Убедитесь, что усилие не передаётся на обмотку, коллектор, маслоотражатель или алюминиевый корпус.
11. Остановитесь, если фактическая конструкция не совпадает со схемой.

Если после снятия видимого крепежа шестерня не двигается, нельзя автоматически увеличивать усилие. Возможны скрытый стопорный элемент, буртик, плотная посадка или ошибка в определении конструкции.

Как снять малую шестерню с якоря болгарки

Если шестерня удерживается гайкой

1. Сверьте разобранный узел со взрыв-схемой.
2. Найдите разрешённый производителем способ фиксации ротора.
3. Проверьте направление резьбы.
4. Подберите ключ точного размера.
5. Снимите гайку плавно, без бокового перекоса.
6. Зафиксируйте порядок и ориентацию шайб.
7. Проверьте, снимается ли шестерня вручную.
8. Если она остаётся на валу, уточните по документации, нужен ли съёмник.

Нельзя удерживать якорь за коллектор, обмотку, пакет ротора или гладкую часть вала трубным ключом. Направление откручивания нельзя определять по аналогии с другой болгаркой.

Если шестерня не снимается после гайки

Проверьте:

• не осталось ли стопорного кольца;
• нет ли дополнительной плоской или пружинной шайбы;
• не упирается ли шестерня в буртик вала;
• не используется ли посадка с натягом;
• предусмотрен ли специальный съёмник;
• можно ли безопасно подвести его захваты;
• не будут ли лапы давить на обмотку, маслоотражатель или подшипник.

В документации отдельных моделей Makita встречается сервисная операция с небольшим количеством смазочного материала, защитой шестерни тканью и использованием подходящих клещей. Это пример модельной процедуры, а не ответ на вопрос, как снять шестерню без съёмника с любой УШМ.

Если ведущая шестерня установлена с натягом

Захваты съёмника должны воздействовать на прочную металлическую часть шестерни. Центральный винт располагают по оси вала, иначе возникает перекос.

Нагрузка не должна проходить через коллектор, обмотку или пакет ротора. Если за шестернёй недостаточно места для обычных лап, требуется тонкая специальная оснастка. При отсутствии безопасной точки захвата разборку прекращают.

Кустарный съёмник с непредсказуемой жёсткостью может сорваться, повредить обмотку или деформировать вал.

Как снять большую ведомую шестерню с редуктора

Если есть стопорное кольцо, шайбы и шпонка

1. Очистите узел, чтобы хорошо видеть крепёж.
2. Снимите стопорное кольцо подходящими щипцами.
3. Сфотографируйте порядок шайб.
4. Снимите плоскую, дистанционную или волнистую шайбу.
5. Проверьте, освобождается ли ведомая шестерня.
6. Извлеките и сохраните шпонку.
7. Осмотрите паз, шпиндель и посадочную поверхность.

Попытка снять ведомую шестерню при оставленном стопорном кольце может разрушить канавку, погнуть шпиндель или сломать край шестерни. Волнистая шайба создаёт осевое усилие, поэтому при снятии важно запомнить её положение.

Если шестерня установлена с натягом

Плотная посадка может проявляться тем, что после удаления всех колец, шайб и гаек деталь остаётся неподвижной или перемещается только вместе с подшипником.

Для демонтажа используют съёмник или пресс, предусмотренный конструкцией. Опора должна приходиться на силовую металлическую часть шпиндельного узла. Давить через тонкий алюминиевый корпус нельзя.

Усилие прикладывают по оси. Перекос может повредить вал, посадочное отверстие шестерни или гнездо подшипника. Некоторые подшипники после выпрессовки могут получить повреждения и потребовать замены. Возможность повторного использования проверяют по процедуре производителя и состоянию детали.

Особенности больших УШМ 230 мм

У больших болгарок шестерни, шпиндели и подшипники крупнее и тяжелее. Моменты затяжки, форма опор и порядок разборки могут отличаться от моделей под круг 125 мм.

Способ из инструкции для компактной УШМ нельзя автоматически переносить на модель 230 мм. Особенно важны точная сервисная схема, устойчивое положение узла, пресс достаточной мощности и правильно подобранные опорные пластины.

Что делать, если шестерня не снимается

Если шестерня болгарки не снимается:

1. Прекратите увеличивать усилие.
2. Очистите узел и поищите скрытый крепёж.
3. Повторно сверьте конструкцию с деталировкой.
4. Убедитесь, что сняты гайка, кольцо, шайбы и другие стопорные элементы.
5. Проверьте направление резьбы.
6. Уточните, является ли посадка прессовой.
7. Проверьте возможность правильной установки съёмника.
8. Найдите прочную силовую опору.
9. Осмотрите корпус и вал на наличие деформаций.
10. Обратитесь в сервис, если требуется пресс или модельная оснастка.

Стандартный съёмник может не помещаться из-за малого зазора между шестернёй и обмоткой. В таком случае нельзя забивать лапы силой.

Коническая или волнистая шайба иногда выглядит как часть шестерни и мешает демонтажу. Её положение нужно проверить по схеме.

Если якорь выходит вместе с редуктором, не следует тянуть его за обмотку. Сначала уточняют порядок разделения корпуса, подшипникового щита и редуктора.

Когда шестерня движется вместе с подшипником, возможно, снимается весь узел. Если после гайки деталь остаётся неподвижной, это может указывать на плотную посадку, но сначала нужно исключить скрытый фиксатор.

Если непонятно, навинчена шестерня или запрессована, силовые действия прекращают до получения сервисной информации.

Что проверить после снятия

Проверьте:

• зубья обеих шестерён;
• сколы, заусенцы и выраженную выработку;
• равномерность контакта зубьев;
• шпонку и шпоночный паз;
• резьбу и гайку;
• стопорное кольцо и его канавку;
• плоские, дистанционные и волнистые шайбы;
• люфт и плавность подшипников;
• биение шпинделя;
• состояние вала якоря;
• трещины корпуса;
• посадочные места;
• уплотнения и маслоотражатели;
• металлические частицы в смазке;
• соответствие новых деталей каталожным номерам.

Шум, нагрев или отсутствие вращения диска сами по себе не позволяют поставить точный диагноз. Они лишь могут указывать на возможную неисправность, которую нужно подтвердить осмотром.

Нужно ли менять обе шестерни

После повреждения одной шестерни вторую обязательно осматривают. Если на ней есть сколы, выраженная выработка, деформация или нарушенный профиль контакта, зубчатую пару заменяют.

Когда производитель поставляет согласованный комплект, следует использовать именно комплект. В некоторых моделях обновлённая малая шестерня совместима только с обновлённой большой.

При этом нельзя утверждать, что шестерни всегда меняются парой. Если ответная деталь исправна, а каталог допускает отдельную замену, решение принимают по сервисной документации и результатам осмотра.

Нельзя подбирать шестерню только по диаметру, количеству зубьев или внешнему сходству. Важны профиль зуба, угол зацепления, посадка, материал и совместимость с ответной деталью.

Смазка и обратная сборка

Старую смазку с металлическими частицами удаляют. Посадочные поверхности, канавки и детали очищают, не повреждая уплотнения.

Используют тип и количество смазки, указанные для конкретной модели. Корпус редуктора нельзя заполнять полностью: избыток смазки может повышать сопротивление вращению и нагрев.

Шайбы, кольца и шпонку устанавливают в исходном порядке. Стопорное кольцо должно полностью войти в канавку. До окончательной сборки проверяют плавность ручного вращения. При закусывании, перекосе или заметном люфте работу прекращают.

Проводку укладывают так, чтобы её не зажало корпусом. После полной сборки проверяют выключатель, кожух и предусмотренные блокировки.

В сервисных материалах для Makita 9557HN встречается норма около 7 г определённой смазки, а для Makita GA5030 — около 6,9 г Makita Grease SG No.0. Эти значения показывают, насколько точно может регламентироваться обслуживание, но их нельзя переносить на другие УШМ без проверки документации.

Ошибки и опасные способы снятия

Основные ошибки:

• попытка угадать направление резьбы;
• пропущенное стопорное кольцо;
• фиксация якоря за коллектор или пакет ротора;
• зажим якоря в тисках;
• использование трубного ключа;
• тяжёлые удары;
• нагрев открытым пламенем;
• поддевание плотной посадки отвёртками;
• давление через маслоотражатель или корпус;
• потеря шпонки;
• повторное использование повреждённого подшипника;
• установка случайной шестерни;
• применение произвольной смазки;
• переполнение редуктора;
• сборка с металлической стружкой;
• запуск разобранного инструмента;
• проверка без защитного кожуха;
• нажатие блокировки при вращении;
• попытка восстановить зубья клеем.

Лёгкое контролируемое постукивание пластиковым молотком иногда прямо указывается в сервисной процедуре конкретной модели для разъединения корпуса или посадки. Это не означает, что шестерню допустимо силой выбивать металлическим молотком. Модельная операция задаёт место, направление и допустимый характер воздействия.

Когда нужно прекратить самостоятельную разборку

Остановитесь, если:

• не найдена схема конкретной модификации;
• фактический узел не совпадает с деталировкой;
• неизвестно направление резьбы;
• после снятия крепежа деталь не двигается;
• нет безопасного места для захвата;
• требуется пресс;
• отсутствует правильная опора;
• съёмник упирается в обмотку или корпус;
• корпус треснул или деформирован;
• вал имеет биение;
• повреждены посадочные места;
• шестерня снимается вместе с подшипником, который может потребовать замены;
• обнаружены повреждения коллектора, обмотки или проводки;
• потерян или неизвестен порядок шайб и колец.

Если болгарка уже разобрана, а работу нужно закончить сегодня, не следует наспех собирать редуктор с повреждёнными деталями. Для разовой задачи можно временно взять исправную УШМ в аренду через Rent2u, а свою модель ремонтировать после подбора запчастей и подходящей оснастки. Это особенно рационально, когда нужна более мощная болгарка или покупка нового инструмента ради одной работы не оправдана.
