Как поменять шнур на бензопиле: замена шнура стартера без ошибок

Чтобы поменять шнур на бензопиле, обычно нужно снять корпус ручного стартера, удалить остатки старого шнура, установить новый и отрегулировать предварительное натяжение возвратной пружины. Полностью разбирать шкив и извлекать пружину требуется не всегда: на многих стартерах шнур можно продеть через совмещённые отверстия.

Перед разборкой важно убедиться, что неисправен именно пусковой шнур. Если он не возвращается, вытягивается без сопротивления или жёстко заклинивает, причиной могут быть пружина, шкив, собачки стартера или даже заблокированный двигатель. Размер шнура, направление намотки и степень натяжения зависят от конструкции конкретной бензопилы.

Сначала определите, действительно ли проблема в шнуре

Шнур оборван или сильно перетёрт

При явном обрыве шнур придётся заменить. Однако сначала осмотрите место, где он выходит из корпуса. Острая кромка, заусенец, повреждённая направляющая или перекос могут быстро перерезать и новый шнур.

Проверьте также канавку шкива. На ней не должно быть трещин, сколов и участков, за которые цепляется материал.

Шнур цел, но не возвращается

Если рукоятка остаётся висеть, возможны несколько причин:

• недостаточный предварительный натяг пружины;
• слишком длинный или толстый шнур;
• перекручивание при намотке;
• загрязнение шкива опилками и смолой;
• выход возвратной пружины из зацепления;
• поломка или деформация пружины.

В такой ситуации простой замены верёвки может быть недостаточно.

Шнур вытягивается почти без сопротивления

Если шнур выходит свободно, но двигатель не проворачивается, проверьте собачки стартера, шкив и храповик на маховике. Именно эти детали передают вращение от шнура двигателю.

Замена пускового шнура не устранит поломку механизма зацепления.

Шнур жёстко заклинил

Не пытайтесь сорвать механизм сильным рывком. Снимите корпус стартера и проверьте его отдельно от бензопилы.

Если снятый стартер вытягивается нормально, а после установки снова блокируется, проблема может быть в зацеплении с маховиком или в самом двигателе. Двигатель, который не проворачивается, требует отдельной диагностики.

Принцип принятия решения простой:

1. Оборван только шнур — проверьте место износа и установите штатную замену.
2. Шнур не возвращается — проверьте его размер, намотку, преднатяг и пружину.
3. Шнур идёт вхолостую — осмотрите собачки и шкив.
4. Механизм заклинил — отделите неисправность стартера от неисправности двигателя.

Как устроен ручной стартер бензопилы

В корпусе стартера находится шкив, который также называют барабаном. На него наматывается пусковой шнур. Под шкивом или внутри него установлена возвратная пружина, а с противоположной стороны располагаются собачки стартера.

Когда пользователь тянет рукоятку, шнур вращает шкив. Собачки входят в зацепление с маховиком и проворачивают коленчатый вал двигателя. После отпускания рукоятки возвратная пружина поворачивает шкив обратно и наматывает шнур.

Пружина находится под напряжением. При неправильной разборке она может резко выйти из корпуса, поэтому вмешиваться в пружинный механизм следует в защитных очках и перчатках.

Какой шнур нужен для стартера бензопилы

Пусковой шнур подбирают по трём параметрам: длине, диаметру и материалу.

Слишком толстый шнур занимает больше места на шкиве. В результате он может не помещаться в канавке, подклинивать или сокращать рабочий ход стартера. Чрезмерно длинный шнур мешает полной намотке, а короткий не позволяет нормально разогнать двигатель.

Обычная бытовая верёвка быстро истирается и может сильно растягиваться. Не стоит устанавливать леску, стальной трос или случайный паракорд. Даже очень прочный материал может оказаться слишком жёстким и увеличить нагрузку на шкив и собачки.

Чтобы подобрать шнур:

1. Найдите точное обозначение модели бензопилы.
2. Уточните исполнение стартера.
3. Проверьте руководство пользователя.
4. Найдите стартер в каталоге запасных частей.
5. Сравните новый шнур со старым только как с дополнительным ориентиром.
6. При сомнениях подбирайте деталь по модели или артикулу стартера.

Какой шнур используется на STIHL MS 180

Для STIHL MS 170 и MS 180 со стандартным стартером встречается шнур размером около 3 × 800 мм. Для исполнения Easy2Start используется другой вариант — около 2,7 × 914 мм.

Эти значения нельзя переносить на все пилы STIHL. Даже одна модель может выпускаться с разными исполнениями стартера, поэтому перед покупкой нужно проверить маркировку пилы и каталог производителя.

Как подобрать шнур для бензопилы Champion

У бензопил Champion нет одного размера шнура для всего модельного ряда. Стартеры различаются диаметром шкива, вместимостью канавки и длиной рабочего хода.

Параметры следует искать в документации конкретной модели. Размер, подходящий для одной бензопилы Champion, может не подойти для другой.

Что понадобится для замены шнура

Подготовьте:

• пусковой шнур нужного размера;
• отвёртку, ключ или Torx под крепёж бензопилы;
• перчатки и защитные очки;
• щётку и чистую ветошь;
• нож или безопасный резак;
• тонкую проволоку для протягивания шнура;
• инструкцию бензопилы;
• небольшую ёмкость для винтов.

Зажигалка не относится к обязательным инструментам. Открытый огонь особенно опасен рядом с топливом и его парами.

Как подготовить бензопилу

1. Заглушите двигатель и дождитесь его полного охлаждения.
2. Снимите колпачок со свечи зажигания.
3. Поставьте пилу на чистую устойчивую поверхность.
4. Убедитесь, что топливо не вытекает из бака.
5. Уберите источники огня, искр и сильного нагрева.
6. Очистите область вокруг корпуса стартера.
7. Сфотографируйте исходное расположение деталей и направление шнура.
8. Наденьте очки, если потребуется работать со шкивом или пружиной.

Отключать свечу необходимо даже при заглушённом двигателе. Это исключает случайный запуск при проворачивании маховика.

Перед разборкой проверьте:

• двигатель остыл;
• свеча отключена;
• топливо не подтекает;
• модель стартера определена;
• новый шнур соответствует документации;
• рабочее место очищено;
• рядом нет огня.

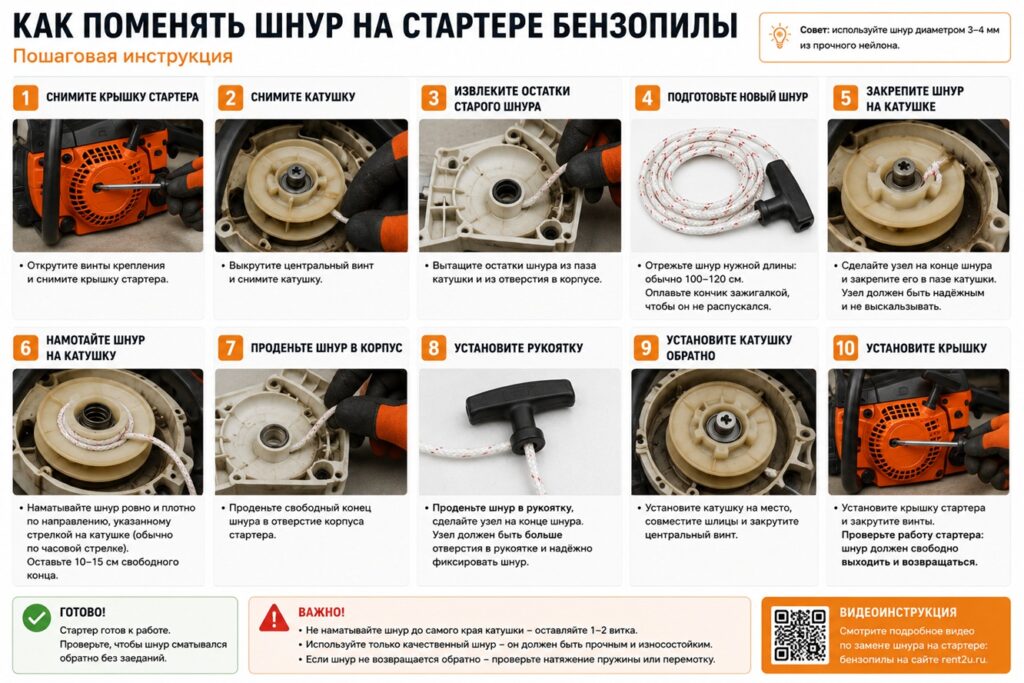

Как поменять шнур на стартере бензопилы

Шаг 1. Снимите корпус стартера

Открутите винты, удерживающие крышку стартера. Раскладывайте крепёж так, чтобы не перепутать винты разной длины.

Снимайте корпус без рывков. Если крышка не отделяется, проверьте, не остался ли скрытый винт и не удерживается ли она направляющими.

Шаг 2. Контролируемо снимите остаточное натяжение

Если часть старого шнура сохранилась, шкив может оставаться под напряжением. Удерживайте его рукой и позволяйте медленно раскручиваться. Не отпускайте шкив резко.

Не снимайте барабан, если конструкция позволяет заменить шнур через совмещённые отверстия. Ненужный демонтаж повышает риск выхода пружины из корпуса.

Шаг 3. Удалите остатки старого шнура

Извлеките узел из шкива и освободите шнур от рукоятки. Уберите обрывки и очистите механизм от опилок.

Осмотрите:

• выходное отверстие корпуса;
• направляющую шнура;
• канавку шкива;
• крепёжное отверстие;
• собачки стартера.

Заусенцы необходимо аккуратно устранить. Треснувший или деформированный шкив нужно заменить.

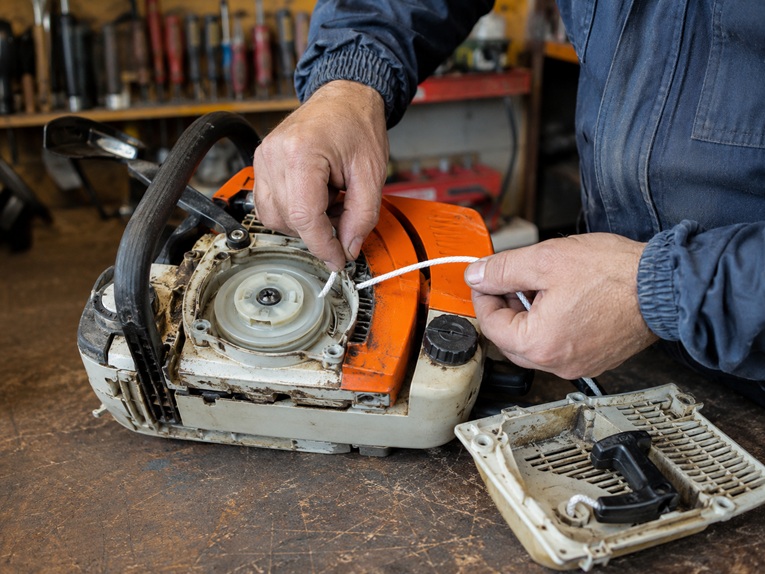

Шаг 4. Проденьте новый шнур

Совместите отверстия в корпусе и шкиве. Протяните шнур снаружи корпуса к барабану. Если конец плохо проходит, используйте тонкую проволоку как проводник.

Не перекручивайте шнур и сохраняйте направление исходной укладки. Универсального правила «наматывать только по часовой стрелке» нет: направление зависит от конструкции и от того, с какой стороны рассматривается механизм.

Если конец синтетического шнура требуется уплотнить, делайте это вдали от бензопилы, топлива и его паров. Безопаснее использовать заводской обработанный конец или аккуратный рез.

Шаг 5. Закрепите шнур на шкиве и рукоятке

Завяжите компактный внутренний узел. Он не должен проходить через отверстие, выступать из канавки или задевать корпус.

Второй конец проденьте через рукоятку и закрепите. Вид узла выбирают с учётом конструкции детали и рекомендаций производителя.

Шаг 6. Создайте предварительное натяжение пружины

Универсального количества оборотов не существует. Необходимый преднатяг зависит от шкива, длины шнура и характеристик пружины.

Обычно действуют так:

1. Укладывают шнур в штатном направлении.
2. Поворачивают шкив в сторону натяжения пружины.
3. Удерживают барабан и выпускают шнур через отверстие.
4. Медленно позволяют пружине намотать шнур.
5. Проверяют возврат рукоятки.
6. При провисании добавляют натяжение небольшими шагами.
7. При слишком жёстком ходе уменьшают натяжение или проверяют длину шнура.

Не натягивайте пружину «с запасом». Чрезмерное усилие ускоряет износ шнура и может привести к поломке пружины.

Шаг 7. Проверьте стартер до установки

Несколько раз медленно вытяните шнур. Исправный механизм должен работать без хруста, рывков и подклинивания.

Проверьте, что:

• рукоятка возвращается полностью;
• шнур не провисает;
• узел не задевает корпус;
• шнур не трётся об острую кромку;
• при полном вытягивании нет жёсткого удара;
• у шкива остаётся предусмотренный производителем резерв хода.

Например, для некоторых конструкций Husqvarna после полного вытягивания шнура требуется примерно половина оборота дополнительного хода шкива. Это модельный пример, а не универсальное правило.

Шаг 8. Установите стартер на бензопилу

Поставьте корпус на место, совместив направляющие и элементы зацепления. Винты затягивайте равномерно, без чрезмерного усилия, особенно если они входят в пластиковые детали.

До подключения свечи несколько раз медленно вытяните рукоятку. Убедитесь, что собачки входят в зацепление, двигатель проворачивается, а шнур возвращается без задержек.

Особенности замены шнура на STIHL MS 180

На STIHL MS 180 могут устанавливаться стандартный стартер и система Easy2Start. Они отличаются не только длиной и диаметром шнура, но и устройством механизма запуска.

Перед разборкой необходимо определить исполнение стартера по маркировке и каталогу деталей. Порядок, подходящий для обычной MS 180, нельзя автоматически переносить на Easy2Start.

При эксплуатации не вытягивайте шнур до жёсткого упора, не наматывайте его на кисть и не отпускайте рукоятку так, чтобы она ударяла по корпусу.

Особенности замены шнура на бензопиле Champion

Общий принцип работы стартеров Champion похож на устройство других бензопил, но размеры шнура, крепёж и преднатяг зависят от модели.

Перед ремонтом двигатель необходимо остудить, а свечу отключить. После замены сопровождайте рукоятку рукой при возврате. Удар рукоятки по корпусу увеличивает нагрузку на узел, шнур и пружину.

Что делать, если после замены шнур не возвращается

Проверяйте механизм последовательно:

1. Убедитесь, что шнур не перекручен.
2. Проверьте, не зажат ли он между деталями корпуса.
3. Сравните диаметр с рекомендованным.
4. Убедитесь, что на шкиве нет лишней длины.
5. Проверьте предварительное натяжение.
6. Убедитесь, что пружина находится в зацеплении.
7. Осмотрите шкив на трещины и деформацию.
8. Снимите стартер и проверьте отдельно от пилы.
9. При треске или выходе пружины прекратите разборку.

Почему новый шнур быстро рвётся

Повторный обрыв обычно указывает на неустранённую причину. Новый шнур может перетираться из-за заусенца, повреждённой направляющей, треснувшего шкива или бокового вытягивания рукоятки.

К ускоренному износу также приводят:

• неподходящий диаметр;
• бытовая верёвка или слишком жёсткий материал;
• перекручивание;
• чрезмерный преднатяг;
• вытягивание до жёсткого конца;
• резкое отпускание рукоятки;
• попадание смолы и абразивной пыли;
• тяжёлый запуск двигателя.

Если бензопила плохо заводится, пользователь делает десятки сильных рывков. В этом случае нужно устранять проблему запуска, а не постоянно менять шнур.

Частые ошибки при замене шнура стартера

1. Покупать шнур без проверки модели бензопилы.
2. Устанавливать более толстый шнур «для надёжности».
3. Использовать бытовую верёвку, леску или металлический трос.
4. Полностью снимать шкив без необходимости.
5. Резко отпускать напряжённый барабан.
6. Наматывать шнур в произвольном направлении.
7. Делать преднатяг по универсальному числу оборотов.
8. Не проверять полный рабочий ход.
9. Устанавливать крышку при провисающей рукоятке.
10. Игнорировать заусенец в выходном отверстии.
11. Работать с подключённой свечой.
12. Использовать открытый огонь рядом с пилой.
13. Пытаться сорвать заклинивший стартер сильным рывком.
14. Разбирать пружину без защитных очков.

Когда самостоятельный ремонт нужно прекратить

Обратитесь в сервис или замените стартер в сборе, если:

• возвратная пружина выскочила из кассеты;
• пружина сломана или деформирована;
• шкив треснул;
• разрушены собачки;
• корпус стартера повреждён;
• механизм работает с треском;
• шнур продолжает заклинивать;
• снятый стартер исправен, но двигатель не проворачивается;
• после полного вытягивания отсутствует резерв хода;
• непонятно устройство системы Easy2Start;
• необходимая операция не описана в инструкции производителя.

Не стоит загибать новый крючок на сломанной пружине, склеивать шкив или ремонтировать собачки пайкой. Такие детали работают под нагрузкой, и ненадёжное восстановление может привести к повторной поломке.

Если бензопила нужна для работы сегодня, а стартер разобран, пружина повреждена или подходящего шнура нет, не собирайте механизм наспех. Для разовой задачи можно подобрать исправную бензопилу в аренду через Rent2u, а собственный инструмент отремонтировать спокойно. Аренда также практична, когда требуется более мощная модель, покупать которую ради одной работы невыгодно.

Как продлить срок службы нового шнура

Вытягивайте рукоятку по оси выходного отверстия. Сначала плавно выберите свободный ход, а затем выполняйте пусковой рывок.

Не тяните шнур до жёсткого упора и не наматывайте его на руку. После рывка сопровождайте рукоятку назад, не позволяя ей ударяться о корпус.

Периодически очищайте стартер от опилок и смолы. Не продолжайте работу с треснувшей рукояткой, повреждённой направляющей или затруднённым возвратом шнура.
