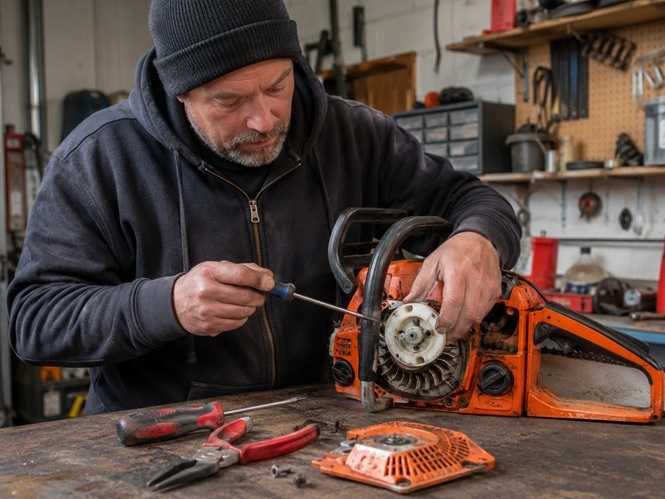

Как заменить стартер на бензопиле: диагностика, замена узла, шнура и пружины

Под заменой стартера бензопилы могут подразумеваться разные работы: установка новой крышки стартера в сборе, замена оборванного пускового шнура, шкива, возвратной пружины или деталей механизма зацепления. Поэтому покупать новый узел и разбирать старый сразу не стоит — сначала нужно определить, что именно неисправно.

Например, оборванный шнур не всегда означает, что требуется новый стартер в сборе. А если ручка вытягивается с чрезмерным усилием, проблема может находиться не в стартере, а в двигателе. Конструкция также зависит от модели: обычный механизм и системы облегчённого запуска EasyStart, Easy2Start или ErgoStart ремонтируются по-разному. Перед работой необходимо найти инструкцию и каталог деталей конкретной бензопилы.

Что именно сломалось в стартере бензопилы

Первичную диагностику можно провести по поведению пускового шнура. Важно оценить, возвращается ли ручка, чувствуется ли зацепление с двигателем, появляется ли треск и меняется ли работа механизма после снятия крышки.

Шнур оборвался или сильно истёрся

Если шнур оборван, но шкив цел, возвратная пружина работает, а корпус не имеет трещин, обычно достаточно заменить только шнур.

Однако перед установкой новой верёвки необходимо выяснить причину повреждения. Проверьте:

• канавку шкива;
• отверстие в корпусе стартера;
• края направляющей втулки;
• положение шкива;
• работу возвратной пружины;
• наличие трещин и заусенцев.

Если шнур постоянно трётся об острый край или укладывается с перекосом, новая деталь вскоре оборвётся снова. Поэтому простая замена без осмотра остальных элементов не всегда решает проблему.

Шнур не возвращается

Причин может быть несколько:

• шнур перекрестился на шкиве;
• верёвку закусило между шкивом и корпусом;
• установлен слишком толстый шнур;
• шкив загрязнён или установлен с перекосом;
• возвратная пружина недостаточно натянута;
• конец пружины вышел из зацепления;
• пружина сломалась;
• повреждён или деформирован шкив.

По одному симптому нельзя сразу определить неисправную деталь. Стартер нужно снять, осмотреть и проверить отдельно от бензопилы.

Шнур возвращается не полностью

Если ручка останавливается в нескольких сантиметрах от корпуса, сначала проверьте укладку и диаметр шнура. Слишком толстая верёвка занимает больше места на шкиве, трётся о стенки и мешает свободному возврату.

Другие возможные причины:

• шнур трётся о край отверстия;
• шкив установлен неровно;
• предварительное натяжение пружины недостаточно;
• пружина повреждена;
• длина шнура не соответствует конструкции стартера.

Нельзя универсально советовать добавить один, два или три оборота. Число оборотов зависит от модели, размеров шкива, длины шнура и конструкции пружины.

Шнур вытягивается свободно, но двигатель не проворачивается

Если ручка движется почти без сопротивления, вероятно, стартер не входит в зацепление с двигателем. Нужно проверить:

• собачки стартера;
• пружинки собачек;
• храповик;
• приводной элемент;
• посадку крышки;
• соответствие нового стартера модели бензопилы.

Собачки должны выходить в рабочее положение при вытягивании шнура и возвращаться после отпускания ручки. Если они сломаны, заклинили или не достают до ответной части, шкив будет вращаться, но коленчатый вал останется неподвижным.

Стартер заклинивает или тянется слишком тяжело

Не пытайтесь устранить заклинивание более сильными рывками. Сначала снимите стартер и проверьте его отдельно.

Если снятый узел продолжает заедать, возможны:

• перекос шкива;
• повреждение пружины;
• попадание грязи;
• трещина корпуса;
• неправильная укладка шнура;
• заклинивание собачек.

Если снятый стартер работает плавно, а после установки снова заедает, проверьте совмещение с маховиком, положение направляющих, длину крепежа и отсутствие внутреннего касания деталей.

Когда исправный снятый стартер работает нормально, но двигатель проворачивается с чрезмерным сопротивлением, причина может находиться в самом двигателе. Продолжать дёргать ручку нельзя.

Таблица помогает выбрать направление проверки, но не заменяет диагностику конкретной модели.

Алгоритм: что ремонтировать и в каком порядке

Чтобы не покупать ненужные детали и не разбирать опасный пружинный механизм, действуйте последовательно:

1. Определите, как ведёт себя шнур: возвращается ли он, есть ли сопротивление и зацепление.
2. Снимите крышку стартера и проверьте узел отдельно.
3. Осмотрите шнур, шкив, пружину, собачки и храповик.
4. Найдите руководство и каталог деталей своей модели.
5. Уточните, допускает ли производитель замену отдельного элемента.
6. Выберите ремонт шнура или другой детали, замену стартера в сборе либо обращение в сервис.
7. После сборки проверьте работу механизма до запуска двигателя.

Не переходите к снятию шкива и пружины, пока не убедитесь, что без внутренней разборки действительно не обойтись.

Что лучше менять: отдельную деталь или стартер в сборе

Отдельный ремонт оправдан, если неисправность точно определена, остальные элементы не повреждены, а подходящая запчасть предусмотрена производителем.

Например, можно заменить:

• пусковой шнур;
• ручку;
• шкив;
• собачки;
• возвратную пружину;
• закрытую пружинную кассету.

Замена стартера в сборе часто рациональнее, если треснул корпус, повреждено несколько элементов, потеряны шайбы и фиксаторы либо отсутствует точная схема сборки. Для систем облегчённого запуска готовый узел также нередко безопаснее самостоятельной разборки.

Как подобрать подходящий стартер

Какие данные найти на бензопиле

Перед покупкой запишите:

• производителя;
• полное обозначение модели;
• модификацию;
• серийный или продуктовый номер;
• год или серию выпуска, если это имеет значение;
• каталожный номер старого стартера.

У одного названия модели могут существовать разные модификации. Поэтому запрос вроде «стартер для бензопилы Huter» или «стартер для STIHL» слишком широкий.

Почему нельзя выбирать стартер только по фотографии

Внешне похожие крышки могут различаться:

• положением крепёжных отверстий;
• глубиной корпуса;
• диаметром и расположением шкива;
• формой направляющих;
• направлением вращения;
• конструкцией собачек;
• формой храповика;
• расположением приводного элемента;
• наличием механизма облегчённого запуска.

Даже если винты приблизительно совпадают, внутренняя часть стартера может не входить в зацепление с маховиком или, наоборот, постоянно касаться его.

Обычный стартер и EasyStart, Easy2Start или ErgoStart

В обычном стартере усилие от ручки через шкив и механизм зацепления напрямую передаётся двигателю.

В облегчённых системах может применяться дополнительная пружина или промежуточный передаточный механизм. Пользователь сначала накапливает энергию, после чего она передаётся коленчатому валу. Поэтому движение ручки и внутреннее устройство отличаются.

EasyStart, Easy2Start, ErgoStart и аналогичные механизмы нельзя автоматически ремонтировать по инструкции от обычного стартера. Порядок разборки, состав деталей и техника запуска определяются производителем.

Перед заказом сфотографируйте и проверьте:

• бренд и модель;
• модификацию;
• серийный номер;
• каталожный номер;
• количество и расположение винтов;
• внутреннюю сторону старой крышки;
• механизм зацепления;
• наличие облегчённого запуска;
• комплектность новой детали.

Безопасность и подготовка

Возвратная пружина может сохранять значительное натяжение даже при оборванном шнуре. При резком снятии шкива она способна выйти из корпуса и травмировать руки или глаза.

Перед началом работы:

1. Заглушите бензопилу и дождитесь полного остывания двигателя.
2. Исключите случайный запуск способом, указанным в инструкции модели.
3. Снимите свечной колпачок, если это предусмотрено руководством.
4. Поставьте пилу на устойчивую чистую поверхность.
5. Очистите крышку стартера и пространство вокруг неё.
6. Уберите топливо и исключите наличие открытого огня.
7. Наденьте защитные очки и перчатки.
8. Подготовьте ёмкость для винтов, шайб и фиксаторов.
9. Сфотографируйте исходное положение деталей.
10. Не разбирайте внутренний механизм, если производитель этого не предусматривает.

Для работы могут понадобиться подходящая отвёртка или ключ, пассатижи, пинцет, чистая салфетка, новая крышка стартера либо ремонтный комплект. Размеры и тип инструмента зависят от конкретной бензопилы.

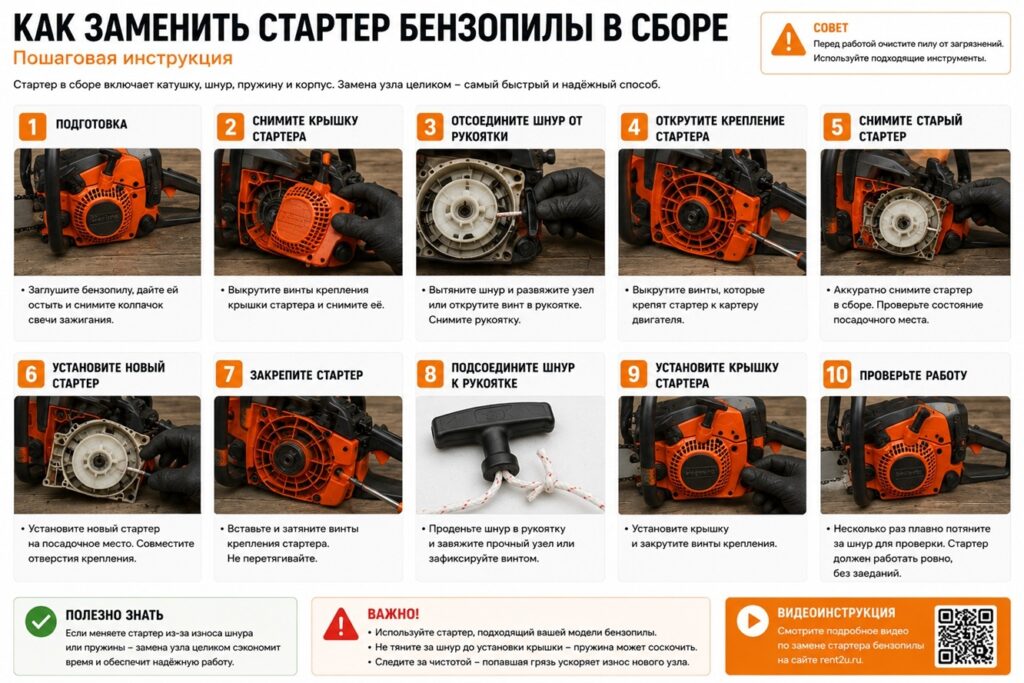

Как заменить стартер бензопилы в сборе

Шаг 1. Подготовьте бензопилу

Убедитесь, что двигатель остановлен и остыл. Очистите область крышки, чтобы грязь не попала внутрь. Разместите бензопилу так, чтобы она не смещалась при откручивании крепежа.

Шаг 2. Снимите старый стартер

Сначала сфотографируйте положение крышки и винтов. Затем:

1. Ослабьте крепёж.
2. Выкрутите винты, поддерживая крышку рукой.
3. Снимайте корпус плавно, без рывка и перекоса.
4. Следите, чтобы не потерялись шайбы, втулки и направляющие.
5. Осмотрите маховик, собачки и посадочную поверхность.

Не поддевайте крышку отвёрткой с большим усилием. Если она не снимается, проверьте, все ли винты выкручены и не удерживают ли её направляющие или соседние детали.

Шаг 3. Проверьте старый узел отдельно

Плавно вытяните шнур, удерживая снятую крышку на столе. Проверьте:

• равномерность хода;
• полный возврат ручки;
• отсутствие треска;
• состояние шкива;
• работу пружины;
• движение собачек или другого приводного элемента.

Если снятый механизм тоже заклинивает, неисправность находится внутри стартера. Если отдельно он работает исправно, а на бензопиле заедает, сначала проверяйте посадку корпуса и механизм зацепления, а не меняйте пружину.

Шаг 4. Сравните старый и новый стартер

Положите детали рядом и сравните:

• каталожные номера;
• расположение отверстий;
• глубину корпуса;
• форму направляющих;
• внутренний привод;
• направление работы;
• тип системы запуска;
• комплектность.

Не устанавливайте новый узел только потому, что он похож по размеру.

Шаг 5. Установите новый стартер

Приложите корпус к посадочному месту без перекоса. Направляющие должны войти свободно.

На некоторых моделях для совмещения шкива с собачками требуется слегка вытянуть ручку, а затем контролируемо вернуть её. При этом детали механизма занимают рабочее положение.

Когда корпус правильно установлен:

1. Вкрутите все винты от руки.
2. Убедитесь, что крышка прилегает равномерно.
3. Затягивайте крепёж постепенно и равномерно.
4. Используйте момент затяжки из инструкции, если он указан.

Нельзя притягивать винтами перекошенную крышку. Так можно сломать корпус, заклинить шкив или повредить маховик.

Шаг 6. Проверьте работу до запуска

Несколько раз медленно вытяните шнур. Убедитесь, что:

• движение плавное;
• ручка возвращается полностью;
• шнур не трётся о край корпуса;
• стартер входит в зацепление;
• двигатель проворачивается;
• нет металлического треска;
• корпус остаётся неподвижным;
• винты не ослабляются.

Запускайте двигатель только после успешной механической проверки.

Как заменить шнур на стартере бензопилы

Этот способ применим, только если корпус, шкив, пружина и механизм зацепления исправны, а руководство допускает пользовательскую замену шнура.

Общий порядок работы выглядит так:

1. Снимите стартер с бензопилы.
2. Зафиксируйте направление намотки шнура — сделайте фотографию или отметку.
3. Удерживая шкив, контролируемо снимите натяжение пружины способом, предусмотренным конструкцией.
4. Удалите остатки старого шнура.
5. Осмотрите канавку шкива и отверстие корпуса.
6. Подберите штатный шнур по каталогу или инструкции.
7. Проденьте его через предусмотренные отверстия в корпусе, шкиве и ручке.
8. Закрепите шнур штатным способом.
9. Намотайте его в правильном направлении.
10. Выполните предварительное натяжение пружины по инструкции модели.
11. Проверьте возврат ручки и остаточный ход.
12. Установите стартер на бензопилу.

Универсальных значений длины, диаметра шнура и количества оборотов не существует. Слишком толстая верёвка может не помещаться на шкиве, слишком короткая — доводить пружину до упора, а чрезмерное натяжение сокращает срок её службы.

Правильно собранный механизм соответствует трём критериям:

• ручка полностью возвращается к корпусу;
• шнур не провисает;
• при полном вытягивании пружина не упирается раньше, чем заканчивается рабочий ход шнура.

Должен сохраняться предусмотренный конструкцией запас хода. Если пружина достигает жёсткого упора слишком рано, эксплуатацию нужно прекратить.

Не оплавляйте конец шнура рядом с бензопилой, топливом или парами бензина. Безопаснее использовать готовый пусковой шнур либо обрабатывать его отдельно в пожаробезопасном месте.

Как заменить возвратную пружину

Замена возвратной пружины опаснее установки стартера в сборе или нового шнура. Пружина хранит механическую энергию и при неконтролируемом освобождении может резко выйти из корпуса.

Пружина установлена в сменной кассете

Некоторые стартеры комплектуются закрытой пружинной кассетой. В таком случае необходимо:

• проверить каталожный номер детали;
• убедиться, что кассета предназначена для конкретной модификации;
• снять остаточное натяжение по инструкции;
• заменить элемент в установленном производителем порядке;
• не вскрывать закрытую кассету без необходимости.

Если кассета повреждена или её установка требует разборки дополнительных элементов облегчённого стартера, безопаснее обратиться в сервис.

Используется открытая спиральная пружина

Для открытых пружин универсального порядка установки нет. Различаются:

• направление навивки;
• внутренние и наружные точки зацепления;
• форма корпуса;
• способ фиксации;
• расположение шкива.

Полностью вышедшую из корпуса пружину сложно контролировать. Её установка допустима только при наличии точной инструкции конкретной модели, подходящих приспособлений и практического опыта.

Не следует подгибать сломанный конец, укорачивать пружину, использовать самодельную замену или удерживать распущенную спираль голыми руками. Если схема отсутствует, безопаснее установить стартер в сборе.

Что делать, если стартер после замены работает неправильно

Шнур не возвращается полностью

Снова снимите стартер и проверьте:

• укладку шнура;
• соответствие диаметра;
• трение в отверстии корпуса;
• перекос шкива;
• предварительное натяжение;
• состояние пружины;
• наличие остаточного хода.

Не увеличивайте натяжение бесконтрольно. Если ручка начала возвращаться, это ещё не означает, что механизм собран правильно.

Шнур вытягивается свободно

Осмотрите собачки, храповик и приводной диск. Убедитесь, что новая крышка совместима с бензопилой и правильно установлена.

Если механизм зацепления исправен, но не достигает ответной части, возможны неподходящая глубина корпуса или несовместимая конструкция стартера.

Стартер работает снятым, но заедает после установки

В такой ситуации не нужно сразу менять возвратную пружину. Проверьте:

• совмещение с маховиком;
• положение направляющих;
• перекос крышки;
• движение собачек;
• наличие пружинок и шайб;
• соответствие крепёжных винтов;
• чрезмерную затяжку;
• следы внутреннего касания.

Если шнур перестаёт двигаться именно после затягивания винтов, ослабьте крепёж и проверьте посадку корпуса. Возможны перекос, неподходящая деталь или винт неправильной длины.

Шнур тянется чрезмерно тяжело

Снимите стартер и проверьте его отдельно. Если механизм движется свободно, сопротивление создаёт двигатель.

Причиной могут быть особенности компрессии, неисправность декомпрессора, попадание жидкости в цилиндр или механическая проблема двигателя. Точный диагноз требует отдельной проверки.

Не пытайтесь преодолеть сопротивление сильными рывками: можно оборвать шнур, сломать собачки или получить обратный удар ручкой.

Новый шнур или стартер снова ломается

Повторная поломка указывает на неустранённую причину. Проверьте:

• острые края и заусенцы;
• трещины шкива;
• перекос корпуса;
• неубирающиеся собачки;
• постоянное вытягивание шнура до упора;
• резкое отпускание ручки;
• обратный удар;
• нестабильное проворачивание двигателя.

Если исправные детали регулярно повреждаются, нужна комплексная диагностика, а не очередная замена стартера.

Типичные ошибки при замене стартера

Покупка детали только по фотографии

Внешнее сходство не подтверждает совместимость. Необходимо сверять каталожный номер и внутреннюю конструкцию.

Разборка натянутой пружины

При снятии шкива пружина может резко выйти из корпуса. Натяжение снимают только предусмотренным производителем способом.

Потеря шайб и фиксаторов

Отсутствие одной шайбы способно изменить положение шкива и вызвать трение. Складывайте детали в отдельную ёмкость.

Неправильное направление намотки

Если шнур намотан в обратную сторону, пружина не будет работать правильно или механизм заклинит.

Универсальное количество оборотов

Советы сделать строго определённое число оборотов нельзя применять ко всем моделям. Ориентироваться нужно на инструкцию и фактический запас хода.

Чрезмерное или недостаточное натяжение

Слабая пружина не возвращает ручку. Слишком сильное натяжение создаёт постоянную нагрузку и может привести к поломке.

Использование неподходящего шнура

Обычная капроновая верёвка может не соответствовать требованиям по диаметру, прочности и износостойкости. Предпочтителен штатный пусковой шнур.

Силовое притягивание крышки

Если корпус не садится на место свободно, нельзя прижимать его винтами. Сначала нужно найти причину перекоса.

Чрезмерная затяжка крепежа

Она может деформировать пластиковую крышку, сорвать резьбу или зажать шкив.

Попытка разработать механизм рывками

Заклинивание не устраняется силой. Такие действия увеличивают повреждения.

Резкое отпускание ручки

Ручку нужно возвращать к корпусу контролируемо. Свободный удар нагружает шнур, пружину и шкив.

Вытягивание шнура до упора

Постоянные удары в конце хода сокращают срок службы пружины и узлов крепления.

Ремонт EasyStart как обычного стартера

Внутри облегчённого механизма могут находиться дополнительные элементы. Неправильная разборка нарушает его работу и создаёт риск травмы.

Когда проблема не в стартере

Если стартер нормально входит в зацепление и уверенно проворачивает двигатель, но бензопила не запускается, замена крышки или шнура проблему не решит. Причину нужно искать в топливной системе, зажигании или других узлах.

Проверка двигателя требуется, если:

• снятый стартер полностью исправен, но двигатель трудно провернуть;
• ручку резко отбрасывает назад;
• стартер регулярно ломается после замены;
• слышно металлическое касание;
• маховик имеет заметный люфт;
• коленчатый вал движется неравномерно.

В рамках замены стартера не следует переходить к самостоятельной регулировке зажигания, разборке цилиндро-поршневой группы или снятию маховика без отдельной диагностики и инструкции.

Когда прекратить самостоятельный ремонт

Остановите работу, если:

• отсутствует руководство или схема;
• неизвестен тип установленного стартера;
• открытая пружина полностью вышла из корпуса;
• повреждено несколько деталей;
• потеряны шайбы, фиксаторы или пружинки;
• сломан внутренний механизм EasyStart или ErgoStart;
• двигатель не проворачивается при снятом стартере;
• обнаружен люфт или повреждение маховика;
• новый стартер заедает после правильной установки;
• ручку резко отбрасывает назад;
• поломка повторяется;
• заметны следы перегрева;
• слышно металлическое касание;
• производитель предусматривает только сервисное обслуживание узла.

Если бензопила нужна для срочной разовой работы, а подходящего стартера нет в наличии или ремонт требует опасной разборки пружинного механизма, не стоит собирать узел из случайных деталей. На время ремонта можно взять исправную бензопилу подходящей мощности через Rent2u, завершить работу и спокойно подобрать штатную запчасть по каталогу.

Как продлить срок службы стартера

Соблюдайте несколько правил:

• сначала плавно выберите свободный ход шнура до момента зацепления;
• после зацепления тяните ручку уверенно, но без ударного рывка;
• не вытягивайте шнур до механического упора;
• не отпускайте ручку из вытянутого положения;
• возвращайте её к корпусу контролируемо;
• очищайте отверстия и область стартера;
• меняйте истёртый шнур до его полного обрыва;
• проверяйте затяжку крышки;
• запускайте бензопилу способом, указанным производителем;
• не компенсируйте неисправность более сильными рывками.

Если двигатель стал запускаться заметно тяжелее, нужно искать причину изменения, а не увеличивать нагрузку на стартер.

Частые вопросы
